Nagant Mle.1887 Swedish

Револьвер Nagant M1887 Swedish

Тактико-технические характеристики Nagant M1887:
Калибр, мм – 7.5×23 R Nagant Revolver (7.5 Nagant)
Длина, мм – 235
Длина ствола, мм – 114
Вес без патронов, гр – 770
Барабан, кол. патронов – 6

В 1878 году на вооружение Бельгии был принят 9.4-мм (9.2×22 R Nagant Belga / 9 mm Nagant) револьвер Nagant M1878, разработанный на семейном предприятии братьев Наган «Fabrique d’Armes Emile et Leon Nagant» (Оружейный завод Эмиля и Леона Наган).

В 1886 году младший брат – Леон Наган создает улучшенную модель револьвера образца 1878 года, который приняли на вооружение офицерского корпуса бельгийской армии, ряда военизированных формирований и служб под названием Nagant M1878/1886 (также известный как Nagant M1886).

Тогда же, учитывая тенденции развития огнестрельного оружия, развивавшиеся по пути уменьшения калибра, братья Наган, правильно просчитав конъюнктурный спрос на европейском рынке, разработали револьвер модели 1886 года под швейцарский револьверный патрон калибра 7.5 мм (7.5×23 R Nagant Revolver / 7.5 Nagant), заинтересовав тем самым потенциальных покупателей.

В 1887 году Швеция объявляет конкурс на новое короткоствольное оружие для вооружения своей армии, в котором принял участие и револьвер братьев Наган. В результате конкурсных испытаний новая модель револьвера Нагана одержала убедительную победу над конкурентами из Швейцарии, Бельгии и Австрии, после чего была принята на вооружение Швеции с названием «7.5 mm revolver Nagant M1887» (также ставшая известна как Nagant M1887 Swedish).

Револьвер Nagant M1887 представлял собой модификацию бельгийского образца 1886 года и каких-либо особых конструктивных особенностей не имел. Основным отличием шведского образца, являлось использование 7.5-мм револьверного патрона с бездымным порохом, а характерным внешним отличием являлось измененная форма мушки и головки штока-выбрасывателя гильз из барабана, а также зауженная передняя часть рамки.

Револьвер Nagant M1887 имеет монолитную неразъемную рамку. С левой стороны рамки располагается съемная стальная крышка, повторяющая форму основы рукояти и предназначенная для удобства осмотра и обслуживания механизмов оружия. В рамку оружия ввинчен восьмигранный стальной ствол. Под стволом, на подвижной муфте, расположен шток-выбрасыватель гильз, в боевом положении находящийся в оси барабана. На наружной поверхности барабана находятся овальные долы и небольшие пазы для фиксации поворотов барабана. Спусковой крючок С-образный. Спусковая скоба – подвижная и при необходимости опускается вниз. Щечки рукояти револьвера скреплены между собой винтом. Стальной выпуклый затыльник рукояти овальный, с подвижно укрепленным кольцом для страховочного шнура.

Прицельные приспособления открытого типа состоят из прямоугольной мушки у дульного среза и целика в виде длинного прицельного паза на верхней плоскости рамки, заканчивающимся вырезным прицелом.

Ударно-спусковой механизм куркового типа с открытым курком, двойного действия.

Питание оружия осуществляется из цилиндрического барабана с шестью каморами. Барабан снаряжается через откидывающуюся вправо-вниз дверцу, расположенную с правой стороны оружия. Удаление стреляных гильз из барабана осуществляется поочередно с помощью штока-выбрасывателя из оси барабана, повернутого вокруг ствола вместе с его муфтой, и при открытой дверце.

В 1890-х годах револьвер этой же системы был принят на вооружение армии Сербии, который по отдельным данным, якобы имел обозначение Nagant M1891 Serbian, а по другим – Nagant M1893. При этом его конструкция и внешний вид были аналогичны шведской модели Nagant M1887. По внешним признакам можно было отличить сербский револьвер от шведского только по клеймению и надписи «Воjно државни» с левой стороны рамки, а также слегка измененному виду механизма дверцы, закрывающей барабан с правой стороны.

Производство револьверов Nagant было налажено на бельгийском предприятии братьев Наган. Однако Швеция не только закупала готовые револьверы в Бельгии. В 1897 году шведская государственная оружейная фабрика в городе Хускварна (HUSQVARNA) по лицензии, приобретенной у братьев Наган, наладила производство револьверов Nagant M1887 и до 1905 года выпустила 13732 единиц этого оружия.

Револьвер Нагана образца 1887 года оказался настолько удачным, что оставался на вооружении армии Швеции до окончания Второй мировой войны, а некоторые образцы калибра 7.5 мм и .38 из армейских излишков продавались вплоть до 1958 года. Отдельные сведения свидетельствуют о существовании модификаций под патрон кольцевого воспламенения калибра .22, однако это, скорее всего не оригинальные револьверы, а более поздние переделки.

ММГ Револьвер системы Нагана (Шведская модель м/1887)

Предложу ММГ Револьвер системы Нагана (Шведская модель м/1887)
Макет в хорошем колекционном состоянии,оригинальном воронении и поностью на одном номере!
Деактвация СТАРАЯ и не противоречит законам Р.Ф
Вся механника работает безупречно, к макету прилагаются в комплекте, деактивированные патроны.
Предмет из Личной коллекции.
Цена 85т.р
https://www.youtube.com/watch?v=ttAeD7jdf68
.
С начала 1880-х годов в Швеции начала работу комиссия, основной задачей которой было подобрать новую модель револьвера для вооружения офицерского корпуса шведской армии (в ее состав был включен, в том числе, и лейтенант К. Лемхен). В 1884 году были проведены испытания револьверов, представленных фирмами Варнан, Гассер, Шмидт и револьвер Наган М1883. Одновременно, тестировался и состоящий в то время на вооружении ‘Swedish Revolver m/1871’.
Комиссия не была полностью удовлетворена ни одним из представленных образцов, но предпочтение всеже было отдано револьверу Наган. В конце концов комиссия обратилась к фирме Нагана с предложением разработать новый револьвер, сочетающий в себе лучшие качества швейцарских и бельгийских револьверов и рассчитанный на применение швейцарского 7,5 мм патрона. В то же время комиссией военно-морского флота был принят на вооружение французский револьвер St. Etienne калибром 11 мм., в шведском флоте он был утвержден в качестве модели M/1884.
После ряда испытаний представленных фирмой Наган образцов, новый револьвер был окончательно принят на вооружение в 1887 году, первая партия револьверов в количестве 2600 штук была заказана на фабрике Наган, и к 21 октября 1887 года была принята шведскими инспекторами, офицерами Кристофером Лемхеном (Joachim Christofer Lemchen) и Иоханом Брандтом (Johan Ture Ivar Brandt).
В начале 1890-х годов военно-морской флот также заказал фирме Наган партию револьверов М1887, которые отличались от армейских только маркировкой принадлежности к флотским подразделениям. Всего для шведского ВМФ в 1891-1893 гг. фабрикой Наган было изготовлено 480 шт. револьверов.
Лицензионное производство револьверов М1887 на фабрике Husqvarna началось в 1898 году и продолжалось до 1905 года. Всего было изготовлено около 14 000 штук (включая в себя производство револьверов для гражданского рынка), более половины из них в течение первых двух лет производства. Фабрикой Husqvarna также была выпущена небольшая партия револьверов для норвежской армии (подробнее об этом – см. раздел ‘Револьвер Наган М1893’). Револьверы, изготовленные для гражданского рынка обычно дополнительно клеймились либо стилизованной литерой ‘H’ с короной, либо имели просто клеймо “Husqvarna” с левой стороны рамки, но не имели клейм армейской приемки. С началом производства револьвера Наган М1887 в Швеции, он перестает быть личным оружием исключительно офицерского корпуса, теперь он поступает на вооружение солдат артиллерийских и медицинских подразделений.
Количество револьверов Наган М1887, изготовленных фабрикой Husqvarna, по годам производства:
1897 год – 350 штук;
1898 год – 5400 штук;
1899 год – 3252 штук;
1900 год – 690 штук;
1901 год – 353 штук;
1902 год – 377 штук;
1903 год – 3133 штук;
1904 год – 144 штук;
1905 год – 383 штук.
В 1888 году лейтенант Тор Фабиан Торнель (Tor Fabian Törnell) запатентовал изменения конструкции револьвера Наган М1887, предусматривающие дополнительную блокировку барабана. В 1893 году это изменение конструкции револьвера было утверждено в армии, но переделка револьвера осуществлялась за счет собственных средств желающего модернизировать свой револьвер. Эта довольно редкая и весьма востребованная коллекционерами разновидность револьвера Наган известна как модель М1887-93.
После принятия на вооружение шведской армии пистолета Браунинг m/1907, большинство револьверов М1887 отправились в хранилища или были переданы тыловым подразделениям шведской армии и ополчению (Landstormen), где состояли на вооружении до 1945 года. В 1950-х годах некоторая часть револьверов была переделана на Svenska Metallverken в калибр 0,32 АСР.
Между 1954 и 1957 годами Husqvarna выкупила большое количество револьверов, они были отремонтированы и проданы на гражданском рынке.
Часть револьверов в 1950 году и позднее были поставлены на вооружение военизированной организации Verkskyddet, которая осуществляла охрану государственных железных дорог, Королевского телеграфа, министерства транспорта (мосты и паромы), всех электростанций и распределительных компаний, а также некоторых стратегически важных объектов. Большинство этих револьверов было продано на гражданском рынке в начале 1980-х годов (револьверы, стоявшие на вооружении подразделений охраняющих объекты электроснабжения имели маркировку “Vattenfallsvärket”). Револьвер Наган М1887 также использовался специальными полицейскими подразделениями по дрессировке собак вплоть до 1989 года.
.
“Во избежание совершения действий мошеннического характера третьими лицами, просьба всех контрагентов:
– проверять не общаются ли они с клоном продавца с похожим ником (ник может отличаться всего на одну букву или пробел, или латинскую букву взамен буквы из кириллицы итд (проверяется путём клика на ник в письме и перехода в профиль написавшего с последующим сравнением оного с профилем продавца, создавшего тему, соответственно, в теме нужно кликнуть ник топикстартера).
– настрожиться, если Вам в почту пишет с предложениями кто-то, с кем вы общались в рм, либо вообще не общались. мошенник может увидеть в теме поставленный Вами резерв и написать Вам на адрес электронной почты, указанный в Вашем профайле.
– не совершать сделок по предоплате с непроверенными продавцами”.

Nagant M 1887 Swedish, красавец!
А макеты патронов отдельно продаются?
С уважением.

Макет,из рук выпускать не хочется..поверьте..С бол.уважением..

Сергей С СПб
Макет,из рук выпускать не хочется..поверьте..С бол.уважением..

Верю тем более ты его вчера держал.
Всем спасибо ПРОДАН.

Если вдруг новый владелец захочет кобуру, то от Бодео будет как раз!

ТС респект и уважение!!

TINCANBANDIT’s Gunsmithing

A blog dedicated to the love of guns, gun restoration, repair and customization

Friday, October 7, 2016

Featured Gun: Swedish Nagant M1887

Another weird and rare gun. the Swedish Nagant model of 1887:

Leon and Emile Nagant were brothers of Russian decent that developed several gun designs throughout their life. One of those was a double (and a triple) action revolver used by numerous countries around the turn of the century.
The design dates back to 1870, and was modified for the various armies that adopted them.
The most popular variant was the M1895 Russian Nagant. The M1895 gun was a “triple action” revolver in that pulling the trigger would cock the hammer, slide the cylinder forward to seal the B-C gap and drop the hammer.

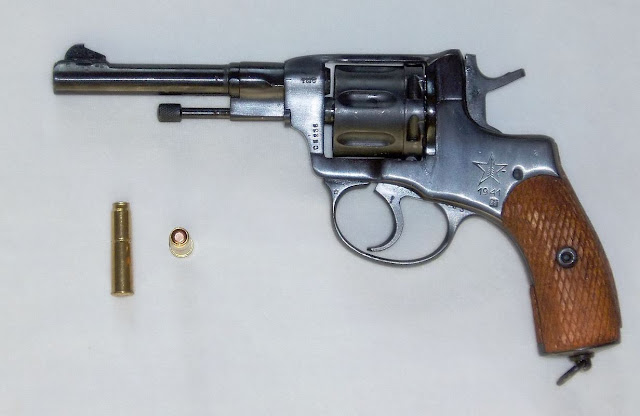

The Russian M1895 Nagant:

When looking at different makes of the Nagant revolver you may notice a difference in construction quality. The gunsmiths at Husqvarna & Liege obviously took time and care to produce a beautifully finished gun, while the Russians. well let’s just say they preferred function over form.

Before the Russians adopted the design, Sweden had been evaluating the revolver, a process that took some time (more than 10 years).
Sweden was not the only country besides Russia to adopt the Nagant design. Norway, Switzerland, Poland and Greece also contracted with Nagant.

The Swedes chose a 7.5 x 22mm cartridge that featured a healed bullet in a brass rimmed case.

The Swedish 7.5mm was nearly identical to the Swiss 7.5mm cartridge, except the Swiss employed an internally lubricated bullet, rather than the healed one, however the two cartridges are interchangeable.
Then in 1898 the official loading changed from black powder to the then new smokeless powder.

The power and size of the7.5mm cartridge were on par with that of the S&W .32 Long.

On a side note, you can make the ammo by shortening .32-20 Winchester brass and load it with smokeless powder and a hollow base .32 lead bullet (.312″ diameter).

In 1887 the Swedes finally agreed the pistol was ready for prime-time and adopted it as their military side arm.
The first guns were made in Liege, Belgium by Nagant and in 1898 the Swedish firm Husqvarna Vapenfabriks Aktiebolag (Husqvarna Manufacturing Co., aka HVA) began making them in their factory in the town of. Husqvarna, of course.

Exact production figures are not documented, but experts believe the Liege factory built approximately 2,600 pistols, while the Husqvarna gunsmiths cranked out some 14,000 units.

Many Americans are surprised to learn that the same company that makes motorcycles and chainsaws also made guns.
Like BSA in England, Husqvarna started making guns first, moving into other products when military demand fell off.
Husqvarna’s arms manufacturing dates back to 1689. Husqvarna was also one of the manufacturers of the famous Swedish Mauser.

The revolvers featured a double action rebounding hammer design that had a hammer mounted firing pin, a six round cylinder and an ejection system similar to the Russian Nagant. The octagonal barrel was 4.5″ long and featured fixed sights.

The cylinder spins in a clockwise direction (like a Colt) and the grip frame sports the requisite lanyard loop.

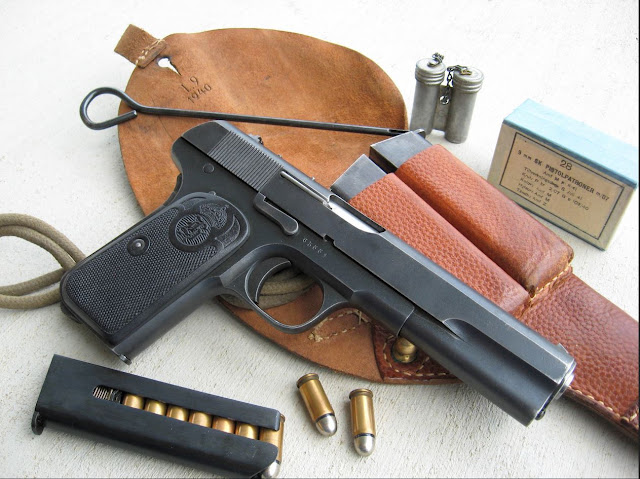

Production of the revolver ended in 1905 and in 1907 the M1887 was replaced by the Browning designed M/07 Semi-Automatic Pistol chambered in 9mm Browning Long (9x20mm).

The M1887 revolver remained in service with various Swedish government agencies. The Home Guard kept the gun in their arsenals until 1945. The Swedish Post Office bought 940 of the units to guard money transports, these guns were marked with a horn.
Some para-military units used the revolvers in missions to protect State owned railways, Royal Telegraph and Department of Transportation assets (ferries and bridges), Power Plants and any critical industries.
Until recently the guns were still being used by the Swedish Army and some police units to fire blanks during security dog training exercises.

A few years after the guns left the service of the Royal Army and Navy of Sweden, they began to be imported into the US and sold as surplus arms. Throughout the ’50s and ’60s these guns were being sold mail-order for a small amount of money, this add has them for $13.95.
