Разборка пневматического пистолета ТТ

Разборка пневматического пистолета ТТ

Неполная разборка пистолета ТТ начинается с подготовки места для обращения с оружием и необходимых инструментов.
1. Извлекаем магазин, убеждаемся в отсутствии патрона в патроннике пистолета.

2. Нажимаем на наконечник возвратной пружины пулей 7,62 мм патрона, или подручным предметом, выведя наконечник из зацепления с направляющей втулкой затвора.

3. Поворачиваем направляющую втулку затвора на 180 градусов и извлекаем ее и возвратную пружину с наконечником.

4. Подручным предметом (нижней частью магазина) сдвигаем пластинчатую пружину затворной задержки, освобождая стержень затворной задержки.

5. Надавив на освободившийся от пружины конец стержня затворной задержки и извлекаем её.

6. Перемещаем затвор вперед и снимаем его вместе со стволом с рамки пистолета.

7. Извлекаем из затвора направляющий стержень.

8. Разъединяем ствол от затвора и вынимаем ствол за дульную часть вперед через переднее отверстие затвора.

9. Извлекаем из рамки пистолета колодку ударно-спускового механизма.

Сборка пистолета ТТ выполняется в обратной последовательности. Для того чтобы правильно соединить ствол с затвором, перед тем как вложить ствол в затвор, серьгу откидываем в заднее положение. Перед установкой затвора на рамку необходимо утопить колодку ударно-спускового механизма, чтобы она не препятствовала свободному перемещению затвора. Чтобы закрепить затворную задержку необходимо отвести затвор чуть-чуть назад, добиваясь совпадения отверстия в рамке с отверстием в серьге ствола.

Полная разборка пистолета ТТ

Полная разборка пистолета ТТ начинается с неполной разборки оружия. После неполной разборки оружия, порядок обращения с оружием следующий:

Разбираем колодку ударно-спускового механизма:

1. Отводим курок в заднее положение, выбиваем ось шептала и извлекаем шептало и разобщитель.

2. Выталкиваем ось курка (для этой цели можно использовать стержень разобщителя) и отделяем курок с пружиной. Пружину необходимо удерживать, чтобы она не вылетела в момент извлечения курка.

Разбираем рамку:

1. Используя длинное перо колодки ударно-спускового механизма поворачиваем хвостовик планки крепления левой щёчки и приложив к ней небольшое усилие изнутри, отделяем щечку рукоятки от рамки. Аналогично отделяем правую щёчку рукоятки.

2. Нажимаем на задержку крышки вверх и, придавив изнутри, отделяем от крышки защёлку и спусковую пружину.

3. Нажимаем на разрезную головку штифта защелки магазина выталкиваем его из рамки и основания. Отделяем основание от рамки и извлекаем пружину защёлки магазина от штифта.

4. Двигая спусковой крючок вперед, извлекаем его из гнезда рамки.

5. Отделяем пластинчатую пружину спускового крючка.

Разбираем возвратную пружину:

1. Отделяем от возвратной пружины направляющий стержень.

2. Отделяем от возвратной пружины наконечник.

Разбираем затвор:

1. Выбиваем штифт ударника и вынимаем ударник с пружиной.

2. Аналогичным образом извлекаем выбрасыватель с пружиной.

Разбираем магазин:

1. Утопив заострённым концом (шомпола, шпильки или спички) фиксатор крышки магазина, сдвигаем ее в переднюю сторону, удерживаем фиксатор с пружиной, снимаем крышку.

2. Извлекаем пружину вместе с подавателем магазина.
Сборка полностью разобранного пистолета ТТ выполняется в обратной последовательности, после чего проверить работоспособность оружия.

Порядок обращения с оружием и другие сведения, можно получить, ознакомившись со справочной литературой: Руководство по войсковому ремонту 7.62 мм револьвера системы Наган образца 1895 года и 7.62 мм пистолета системы ТТ образца 1930/1933 года, Военное издательство, Москва 1943 г., а так же Наставление по стрелковому делу (НСД-38) Револьвер образца 1895 года, Пистолет образца 1930 года, Воениздат 1940 года.

Руководство по войсковому ремонту пистолета ТТ и Наставление по стрелковому делу Пистолет ТТ можно бесплатно скачать у нас на сайте пройдя по ссылке.

Читайте интересные материалы нашего сайта:

Перейти на главную страницу сайта Старинное огнестрельное оружие

Пневматический пистолет Crosman C-TT — качественная копия боевого аналога

Пневматических пистолетов в наше время огромное множество, однако наибольшей популярностью пользуются именно аутентичные модели. В нашем случае речь пойдет о пистолете ТТ, который довольно точной скопировала компания Crosman. Он имеет неплохое качество сборки, хорошую точность и скорость вылета шара, а также его можно легко модифицировать, чтобы расширить возможности и функционал пистолета.

Обзор пневматического пистолета Crosman C-TT

Crosman – это американская компания, которая выпускает качественное пневматическое оружия. В данном случае пистолет С-ТТ не стал исключением. Он является практически полной копией оригинальна, за исключением лишь нескольких мелочей. Однако затворная рама в данном случае во время выстрела не двигается, из-за чего нет ощущения реального оружия. Такое решение позволяет совершить больше выстрелов с одного баллона.

Стоит также отметить полностью металлический корпус и близкий к оригиналу вес и размер оружия. Стреляет пистолет за счет баллончиков с сжатым газом СО2, а устанавливается он в пистолетную рукоять, как в прочем и в большинстве подобных пистолетов.

Читать еще:  Пистолет Самозарядный Малогабаритный / ПСМ Обзор, фото, видео, характеристики.

Достоинства и недостатки

Преимуществе пистолета Кросман ТТ:

  • Хорошее сходство с оригиналом;
  • Полностью металлический корпус;
  • Неплохое качество изготовления;
  • Хорошая точность;
  • Пистолет отлично ложится в руку;
  • Довольно высокая скорость вылета шара;
  • Краска устойчива к механическому воздействию;
  • Возможность стрельбы как самовзводом, так и с предварительным взводом;
  • Увесистый, что создает впечатление оригинальной огнестрельной модели.

Имеются и недостатки:

  • После покупки лучше перебрать;
  • Предохранитель пластиковый, из-за чего его надежность и долговечность под вопросом;
  • Пистолет хоть и металлический, но выполнен из силумина, который довольно легко трескается;
  • Нет системы Blowback, из-за чего затворная рама не двигается и нет имитации отдачи;
  • Посторонние надписи на стволе, которые портят вид;
  • Хоть пистолет и похож на оригинал, но во внешний вид намешаны элементы от разных версий.

Фото пневматического пистолета Crosman C-TT

Предназначение

Данный пистолет хорошо подойдет для любителей исторического оружия, так как имеет сходство с огнестрельным оригиналом. Также он не разочарует и просто любителей пострелять по банкам, так как данная пневматика имеет высокую скорость вылета шара, а также довольно высокую точность стрельбы. Пистолет хорошо подойдет и для тира, благодаря неприхотливости, малому расходу газа и интересному внешнему виду.

Из-за отсутствия система Blowback и движения рамы при стрельбе нельзя рекомендовать данный пистолет для ознакомления с работой боевого оружия.

Технические характеристики

Технические характеристики пневматического пистолета Crosman TT:

Устройство

Сама по себе газобаллонная пневматика имеет довольно простую конструкцию, что касается и данного пистолета. Затворная рама состоит из двух частей, а именно из самой рамы и передней заглушки, которая удерживает пружину. Также на верхней части внутри рамы (на уровне мушки) можно найти поршень с ударником. Сам же корпус включает в себя спусковой крючок с пружиной и с тягой, которая соединяется с курком, металлическая камера с клапаном и цилиндром ББ, механизм подачи шарика с подавателем, а также сам ствол. Копан включает в себя иглу с возвратной пружиной, шайбой и резиновой подкладкой.

Видео обзор пневматического пистолета Crosman C-TT:

Комплектация и упаковка

Пистолет поставляется в цветной картонной коробке с изображением пистолета и разными надписями. В комплектацию входит магазин, ключик и паспорт.

Принцип действия

При нажатии на спусковой курок происходит взвод курка и его удар по игле, которая пропускает порцию газа для выстрела. Во время выстрела игла толкает шар вперед и не дает зайти в ствол следующему. После она возвращается в исходное положение и магазин подает следующий шар. Пластиковый предохранитель при переключении просто блокирует спусковой крючок.

На видео Crosman C-TT в действии:

Разборка

Процесс разборки модели Crosman C-TT происходит в следующем порядке:

  1. Для начала необходимо снять пластиковые накладки на пистолетную рукоять и извлечь баллон с газом, а после разрядить пистолет. Магазин также необходимо извлечь. После этого можно переходить к дальнейшей разборке.

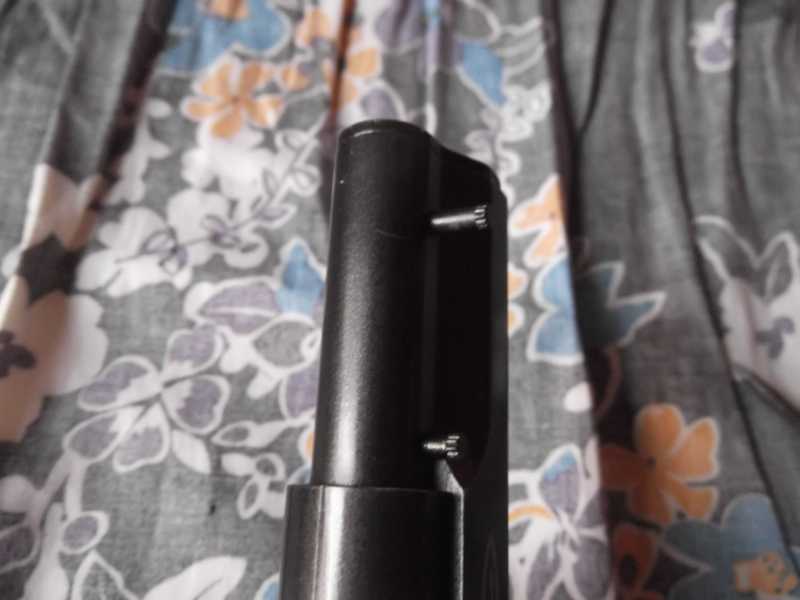

  2. На передней части пистолета необходимо выбить два штифта, которые удерживают заглушку.
  3. Теперь придерживая заглушку отодвигаете раму в крайнее заднее положение. Удерживая раму вынимаете заглушку с пружиной. После чего приподнимаете заднюю часть затвора вверх и снимаете его через переднюю часть.

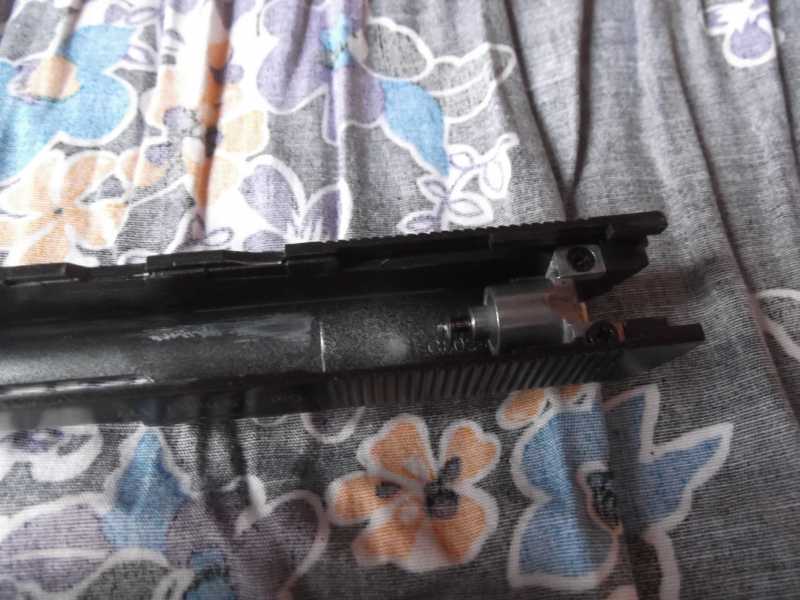

  4. Теперь отверткой откручиваем поршень с ударником, которые находятся на затворной раме с внутренней стороны.
  5. На правой стороне пистолета необходимо открутить 7 болтиков, которые удерживают половинки вместе. Снимают эту самую половинку.

Процесс разборки модели Кросман ТТ:

Тюнинг

Чтобы пистолет выглядел более правдоподобно, необходимо стереть со ствола все надписи. Это можно сделать с помощью мелкозернистой наждаки. Покупайте самую мелкую и трите очень аккуратно, чтобы не повредить основную краску.

После разборки необходимо убрать мусор, если имеется, резьбовые соединения можно уплотнить ФУМ-лентой. Убираем всю лишнюю смазку.

На клапане можно немного рассверлить отверстие, чтобы получить прирост к скорости. Делать это не рекомендуется, так как подобная операция приведет только к увеличению потребления газа, а также заметно снизит кучность из-за избыточного газа на выходе из ствола.

Чтобы изготовить самостоятельно необходимо купить 5-кубовый шприц с резиновым уплотнителем. Срезаем с него конусную часть и зашкуриваем. Далее снимаем резинку и отрезаем примерно 0.05 мм с тыльной части. Прокалываем дырку и надеваем на иглу поршня. Стопорное кольцо снимать не надо.

Полная/неполная разборка пистолета Gletcher TT NBB

Многие из владельцев пневматики, полагаю, знакомы с таким замечательным пистолетом как Gletcher TT NBB, кто-то просто хорошо наслышан, кто-то приобрел себе, кто-то имел возможность увидеть/подержать в руках, рассматривая в магазине или же в коллекции друга.

Блуждая по страницам нашего горячо любимого сайта неоднократно читал комметарии пользователей, что, мол, разобрал полностью пистолет, а собрать обратно теперь не могу, помогите.

Собственно и сам я столкнулся с такой проблемой при первой разборке, но, благо, разум и логика для меня не далекие понятия, и взрыв-схемы на коробке мне хватило, чтобы всё по уму разобрать и собрать обратно без каких-либо неприятностей.

Тем не менее, статью с относительно подробной инструкцией по разборке и сборке изделия привожу ниже.

(К своему великому стыду, анатомию газобаллонной пневматики я знаю не ахти как, поэтому часть деталей буду называть не в соответствии с терминологией, а, либо по описанию относительно фотографии, либо давая собственные названия и указывая их на фотографиях)

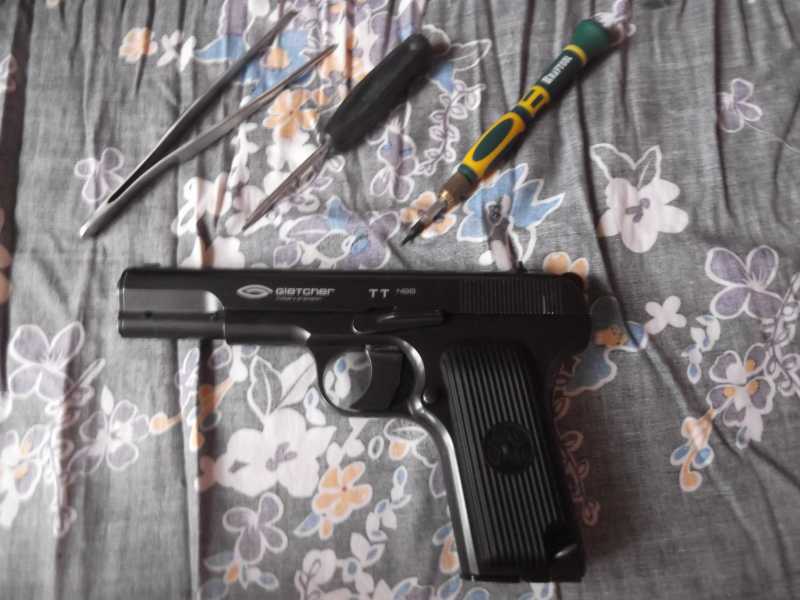

Собственно, сам пациент. Нам понадобится: пинцет (по желанию, мне удобней им мелкие детали брать), шило (другой тонкий твердый инструмент), мелкая крестовая отвертка, прямые руки.

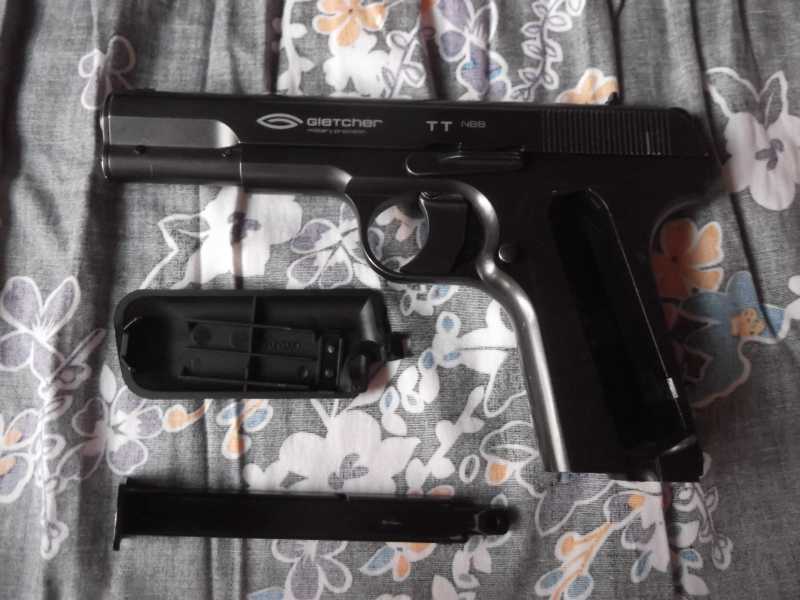

Перед началом работы ОБЯЗАТЕЛЬНО ИЗВЛЕЧЬ БАЛЛОН И МАГАЗИН . Снять обе щечки рукояти.

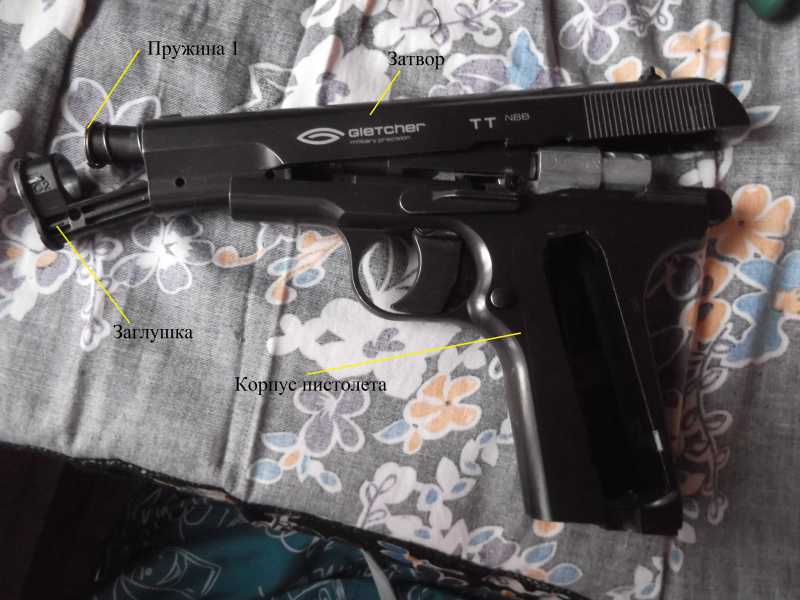

Шаг 1. Шилом выдавить штифты, расположенные спереди ствола. Вынять и отложить отдельно.

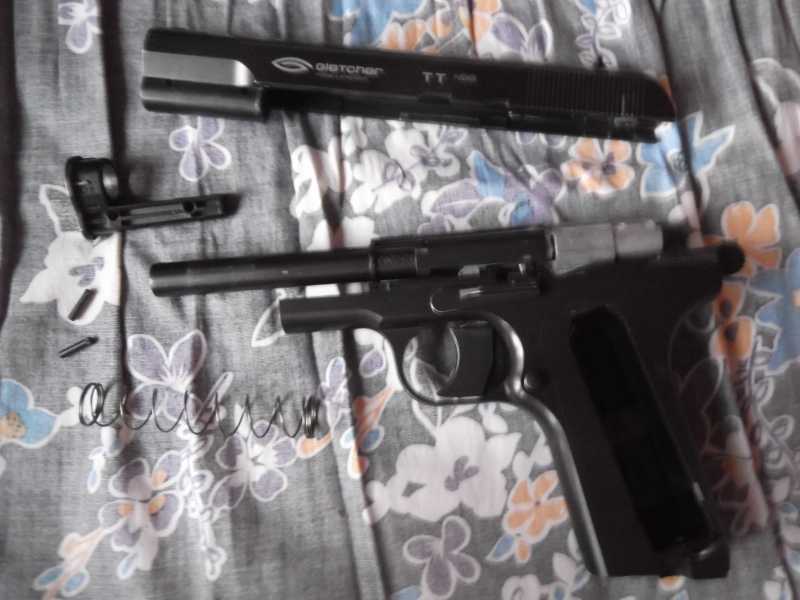

Шаг 2. Придерживая заглушку, отвести затвор в заднее крайнее положение. Будьте внимательны, заглушка, под действием сжатой пружины 1 может быть с силой вытолкнута. Аккуратно отведите её, выньте из корпуса затвора, выньте пружину 1. Удерживая затвор в заднем крайнем положении поднимите его заднюю часть, после чего сдвиньте его вперед по направлению ствола и снимите затвор.

Неполная разборка окончена. Для просмотра обратного процесса (из неполной разборки в сборку) пролистать до Шага 27 ниже.

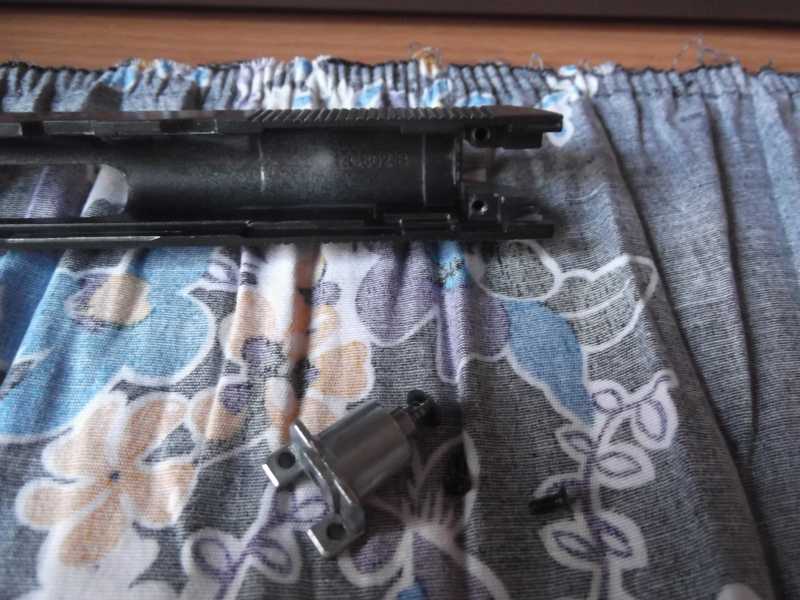

Шаг 3. Крестовой отверткой открутить болтики с снимите деталь.

Болтики положить вместе с деталью отдельно от других частей.

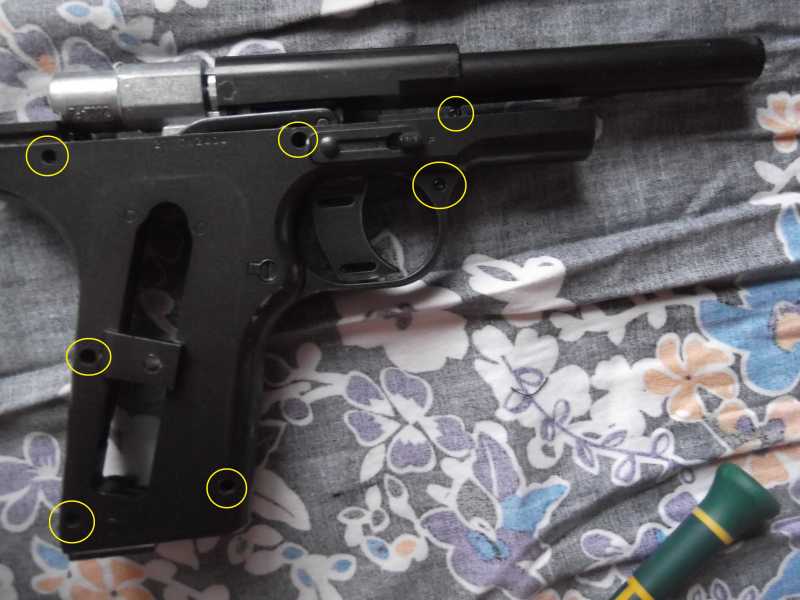

Шаг 4. С правой стороны пистолета открутить 7 фиксирующих болтиков. Отложить отдельно от других частей.

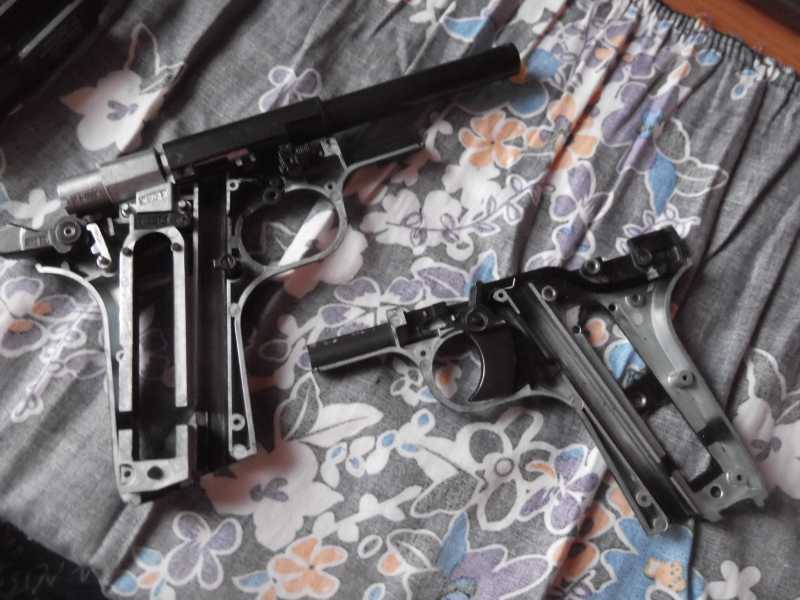

Шаг 5. Аккуратно отсоединить верхнюю (на фото — справа) часть корпуса пистолета от нижней (на фото — слева).

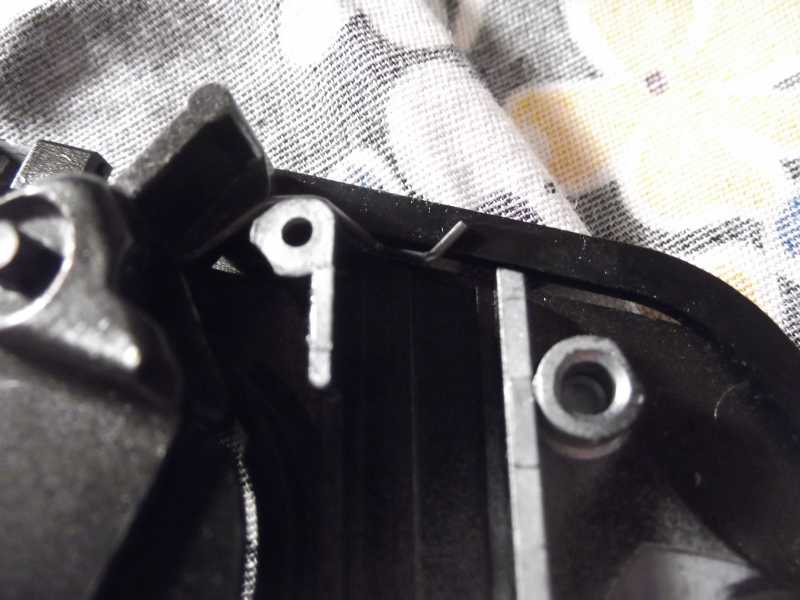

Спусковой механизм (спусковой крючок, спусковая пружина, спусковая тяга). Обратите ОСОБОЕ ВНИМАНИЕ на положение, в котором располагается пружина 2 относительно спусковой тяги.

Пистолет пополам, чиним без помощи изоленты.
