МР 654К: пневматический пистолет Макарова, тактико-технические характеристики пневмата Байкал, как разобрать обойму, разборка

Как разобрать пневматический пистолет Макарова: устройство, шаги, схема

И еще одна статья про пневматический Макаров. Производством этой легенды отечественного оружейного дела в пневматическом исполнении занимается каждая уважающая себя компания. Основные представители на рынке – Umarex, KWC (и прочий Тайвань) и наш отечественный от ИжМеха. Сегодня мы будем смотреть, как правильно сделать «расчленёнку» МР-654к, т.е. как разобрать пневматический пистолет Макарова.

Устройство

Пневматическая реплика производится на базе оригинального боевого пистолета, с сохранением в неизменном виде многих деталей и механизмов. Поэтому устройство пневматического пистолета Макарова во многом совпадает с оригиналом. Прежде чем лезть внутрь, предлагаю посмотреть на интерактивную схему работы боевого ПМ:

Схема работы ПМ. Жми «УСТРОЙСТВО» для начала

Информационный плакат ПМ (увеличивается по щелчку)

А теперь прикладываем схемы пневматического Макарова. Немного по-другому, но в целом все то же самое.

Схема пневматического пистолета Макарова МР-654к (общее устройство и магазин)

Основные моменты по поводу устройства этого Макарова:

  • Общая схема всех механизмов пневматического Макарова показана на рисунке выше.
  • Вылет пули происходит из канала ствола за счет энергии сжатого газа баллончика, расположенного в магазине. Отсечка порции газа на выстрел происходит за счет работы ударно-спускового механизма.
  • Пули подаются на линию ствола за счет пружины в магазине.
  • УСМ позволяет вести стрельбу самовзводом или предварительным взводом.
  • На левой стороне затвора расположен предохранитель. При переводе в режим предохранения происходит безопасный спуск курка без выстрела, обеспечивается невозможность удара курка по ударнику.
  • В пистолете можно использовать баллончики двух типов – 7 гр. (при использовании комплектного переходника) и 12 гр.

Неполная разборка

Пистолет, как и боевой, позволяет проводить на себе неполную и полную разборки. Неполную разборку на этой версии применяют в основном для «тренировки» обращения с боевым образцом. За счет «пневматичности» пистолета в полевых условиях неполную разборку можно сократить из-за отсутствия необходимости проверки досланного патрона. Основные моменты:

  • Вытащить магазин
  • Оттянуть спусковую скобу вниз
  • Отделить затвор
  • Извлечь возвратную пружину

Полная разборка

На случай серьезного загрязнения, «купания», тюнинга или поломки (например, вылета боевой пружины) производится полная разборка пневматического пистолета Макарова. Разборку производят обычно до выявления поломки, так что многие этапы можно пропустить. Для полного понимания процесса предлагается следующее видео:

Далее приведем лишь основной порядок работ по разборке пистолета. Для изучения лучше посмотреть видео выше, здесь лишь жуткое подобие памятки. Итак, что и за чем снимать.

Неполная разборка

  1. Магазин
  2. Затвор
  3. Возвратная пружина

Затвор

  1. Предохранитель
  2. Ударник

Рамка (нумерация по схеме устройства)

  1. Винт рукоятки (11)
  2. Рукоятка
  3. Задвижка (12)
  4. Боевая пружина (10)
  5. Шептало (7)
  6. Затворная задержка
  7. Курок (9)
  8. Тяга (5)
  9. Спусковой крючок (14)
  10. Спусковая скоба
  11. Ствол (3)
  12. Гайка ствола
Читать еще:  Снайперская винтовка СВДК: описание с фото и видео

Магазин

  1. Поджимной винт
  2. Голова магазина
  3. Пружина
  4. Клапан

Сборка пневматического пистолета Макарова осуществляется в обратном порядке. МР-654к в плане разбора не относится к сложным пневматическим изделиям, так что можно просто обойтись здравым смыслом и подручными инструментами. Изучаем, пользуемся и радуемся. И пусть ваше оружие прослужит как можно дольше.

Полный обзор пневматического пистолета Макарова МР 654К

Среди любительских пневматических пистолетов значительной популярностью пользуются массогабаритные копии боевого оружия. Один из самых распространенных пистолетов на территории России — пистолет Макарова (ПМ), поэтому спрос на его пневматическую разновидность МР 654К довольно высок. Модель обладает значительной начальной скоростью пули и неприхотлива в использовании.

При производстве пистолета применяются детали от боевого ПМ, что придает пневматике максимальной схожести с оригиналом. Ствол немного укорочен и утоплен в дульной части – это создает иллюзию реального калибра 9 мм. Наиболее заметное внешнее отличие МР 654К от ПМ состоит в отсутствии выбрасывателя гильз.

Эксплуатационные и технические характеристики МР 654К

  • Калибр – 4,5 мм. Стандартный тип боеприпасов – уменьшенные в диаметре стальные шарики (или омедненные), хотя можно использовать полноразмерную свинцовую дробь;
  • Скорость пули – 110 м/с (номинальное значение);
  • Емкость магазина – 13 пуль (шариков). В магазин также интегрировано устройство для прокола и фиксации баллона с СО2. Одного баллончика достаточно для 50-80 выстрелов, после чего энергии газа не хватает для полноценного полета пули;
  • Масса – 0,73 кг;
  • Габариты – 169 ? 145 ? 35 мм (длина ? высота ? ширина);
  • Материал корпуса – металл, уплотнительные соединения – резина и полимеры, щечки рукоятки – пластмасса;
  • Тип ствола – нарезной;
  • Тип спуска – двойного действия;
  • Предохранитель – неавтоматический, ручной;
  • Прицельные приспособления – открытые целик и мушка, без возможности регулировки;
  • Производитель – «Ижевский механический завод»;
  • Цена – около 250 $, зависит от наличия/отсутствия внешней отделки и дополнительных комплектующих.

Устройство и схема

Функционирование пневматического МР 654К имеет много общего с огнестрельным вариантом. Ударно-спусковой механизм практически не переделан и отличается лишь отсутствием бойка. Изменениям также подвергся магазин, доработанный под заряжание шариками и установку углекислотного баллона.

Внутренняя схема пистолета Макарова МР 654К

Принцип работы пистолета:

  • в магазин помещается баллон с CO2 и вкручивается до его прокола иглой;
  • газ в баллоне из сжиженного состояния переходит в сжатое и находится в герметичной камере;
  • стальные или свинцовые шарики заряжаются в магазин, снабженный подпружиненным подавателем;
  • при нажатии на спуск происходит удар курка по подпружиненному клапану, кратковременно выпускающему сжатый углекислый газ;
  • исходящий СО2 имеет значительное давление, которое воздействует на шарик и выталкивает его из ствола с высокой скоростью.

Обзор лучших пневматических ПСП винтовок для охоты в одной статье. Сравнение характеристик и цен, выбор достойного варианта. Видео-обзор от ведущего охотника страны.

Стандартная комплектация

Практически все аксессуары к модели приходится покупать самостоятельно. В стандартный комплект входит инструкция, набор уплотнителей (прокладок) с универсальной отверткой (ремкомплект) и упаковка стальных омедненных шариков (200 шт.). Для стрельбы нужно приобрести баллоны с CO2 (на 8 или 12 г газа), а также шомпол и масло для чистки пневматического оружия.

Читать еще:  Ли Энфилд: характеристики снайперской винтовки бур в Афганистане, английское оружие Lee Enfield

Дополнительными аксессуарами, которые могут понадобиться пользователю МР 654К, являются:

  • кобура (по желанию, поскольку привлекает ненужное внимание);
  • пулеулавливатель (удобен для стрельбы по бумажным мишеням).

Разборка и чистка

Чтобы разобрать и собрать оружие, недостаточно бумажных руководств или инструкций. Весь процесс желательно увидеть со стороны. Если наглядно показать разборку некому, помогут обучающие ролики.

При плановом обслуживании достаточно выполнить неполную разборку и осуществить чистку и смазку ствола, а также прилегающих механизмов. Для этого необходимо:

  • отсоединить магазин;
  • отвести спусковую скобу вниз и влево – она станет на задержку и даст возможность отсоединить затвор;
  • оттянуть затвор до упора назад и приподнять его заднюю часть вверх. После этого передняя часть затвора выйдет из зацепления и ее можно будет снять через ствол;
  • снять возвратную пружину со ствола.

Чтобы почистить ствол, следует использовать медный шомпол (или стальной в полимерной оплетке). Очистка ствола заключается в его протирке смоченной в масле ветошью, проталкиваемой через канал ствола шомполом. После того, как на ветоши не останется темных пятен грязи или свинца, остатки масла в стволе вытираются насухо.

Для чистки механизма применяют сухую зубную щетку. В место контакта движущихся узлов необходимо добавить немного масла, используя масленку с длинным носиком или распыляемое масло из баллона.

Сборка конструкции осуществляется в обратном порядке. Собранный пистолет необходимо протереть от избытков масла, однако не вытирать насухо – оставшаяся тонкая масляная пленка предотвратит преждевременное ржавление металла.

На видео показана полная разборка и сборка пневматического пистолета Макарова МР 654К:

Подготовка пистолета к применению

Первоначально необходимо зарядить магазин шариками и вкрутить в него баллон с СО2 (см. раздел «устройство и схема конструкции пистолета»). Снаряженный магазин вставляется в рукоять до упора, а предохранитель переводится параллельно стволу пистолета.

Чтобы свести к минимуму хождение с заряженным оружием, мишень необходимо подготовить заранее. Выстрелы следует производить только в сторону цели, убедившись в отсутствии людей в направлении стрельбы. Перед транспортировкой пистолет должен быть разряжен – для этого нужно дострелять оставшиеся шарики в магазине и осторожно выкрутить баллон с остатками газа.

Ремонт и замена деталей

Наиболее частый ремонт пневматического пистолета заключается в замене отработанных (рассохшихся) прокладок и «севших» пружин. При замене уплотнителей их следует аккуратно извлекать с мест посадки.

Для устранения утечек газа уплотнители можно смазать силиконовым маслом. Использовать популярную среди автомобилистов жидкость WD-40 нежелательно, поскольку она может разрушить полимерный материал.

Чтобы заменить возвратную пружину, необходимо произвести неполную разборку пистолета. Замена питающей пружины в магазине доставит больше хлопот, поскольку разбирать придется весь магазин. Для замены лопнувших деталей УСМ пистолет нужно разобрать полностью (см. видео про разборку пистолета).

Принципиальная схема магазина пистолета МР 654К

Если купленный образец изначально обладает пониженной скоростью пули, целесообразно проверить наличие зазора между каналом ствола и верхней частью магазина. Чем больше зазор, тем больше газа будет расходоваться впустую.

Для устранения зазора с казенной части ствола приклеивается тонкий полимерный уплотнитель или заменяется заводская вкладка в стволе на самодельную, выполненную из фторопласта. Устранение зазора до минимально возможного, увеличит начальную скорость пули почти на 15 %.

Преимущества и недостатки модели

К преимуществам конструкции относятся простота механизма, узнаваемый дизайн и достаточно высокая скорость пули. Это делает МР 654К одним из самых популярных пистолетов среди любителей пострелять в лесу по банкам.

Читать еще:  Российские снайперские винтовки: современные антиснайперские русского производства, оружие нового поколения в России

Быстрота неполной разборки и легкость чистки и смазки приводят к минимальным трудозатратам при обслуживании модели. Многозарядность позволяет совершать более десятка выстрелов подряд и не отвлекаться на частую перезарядку.

К минусам конструкции относятся:

  • допускаемые в отдельных моделях недоработки, ухудшающие герметичность пневматической системы;
  • общая для всей СО2-пневматики проблема, связанная с понижением температуры баллона при частой стрельбе и приводящая к заметному снижению скорости пули;
  • невозможность поставить иные прицельные приспособления, кроме лазерного целеуказателя в передней части спусковой скобы;
  • неполная схожесть с оригинальным пистолетом Макарова – специалисты могут заметить отсутствие выбрасывателя и наличие лишнего винта с кольцом для закручивания баллона в нижней части рукояти.

Несмотря на ряд недостатков, они не является критичными для любительской стрельбы. Уменьшить износ ствола и повысить скорость пули можно использованием свинцовых шариков. Легкий тюнинг для повышения герметичности не занимает много времени, зато позволяет на практике вникнуть в устройство и принцип работы пистолета. Увеличивает срок службы МР 654К правильный уход – оружие предпочитает чистоту и смазку.

Пневматический пистолет МР 654.

Решил создать полезную статью о ремонте обоймы Ижевского Макара МР 654К.

В данной статье я рассказываю и показываю о замене прокладок в корпусе обоймы.

1) Замена надбаллонной прокладки.

На мой взгляд является самым простым видом ремонта обоймы.

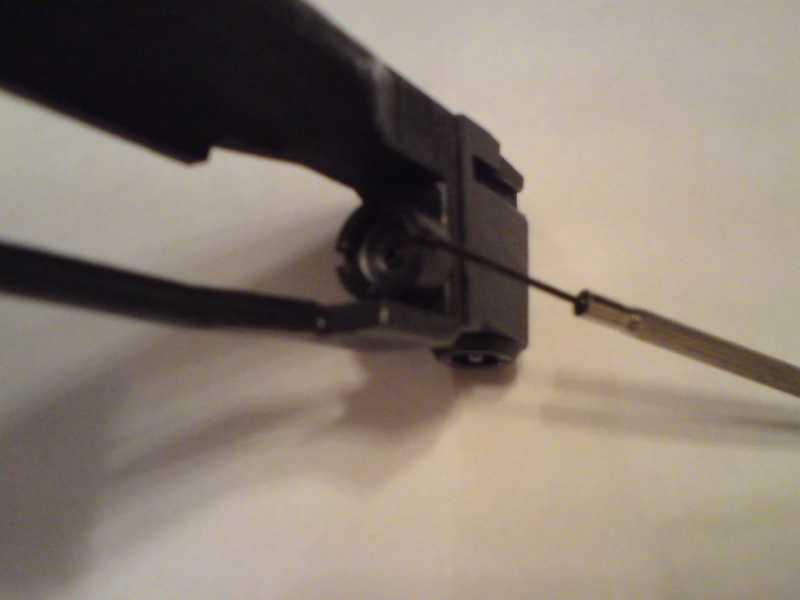

Понадобится тонкая отвертка(либо шило), с помощью этого предмета аккуратно подцепляем старую прокладку и вынимаем ее из горлышка обтюратора, вставляем новую прокладу: аккуратно прижимаем прокладку пальцем, и после того как она встанет на свое место, уплотнаяем ее плоской тонкой отверткой без острого конца(по возможности). Замена надбаллонной прокладки завершена.

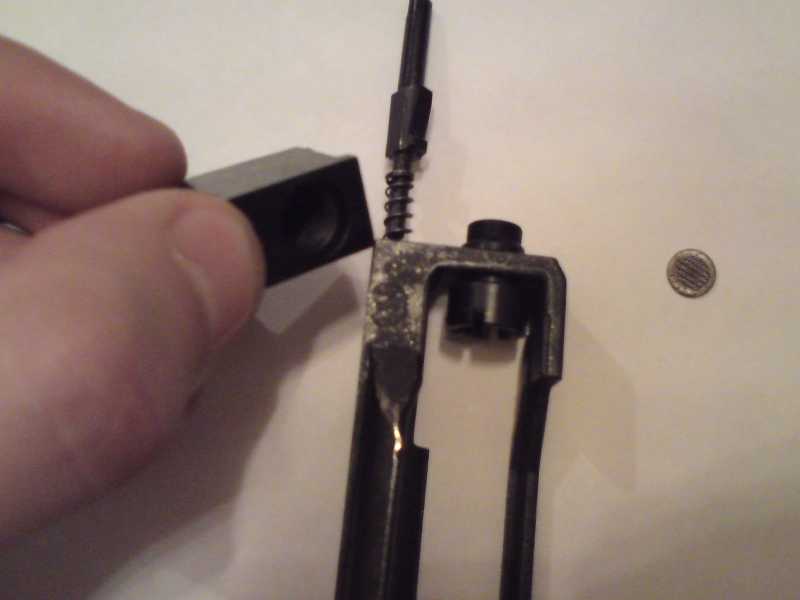

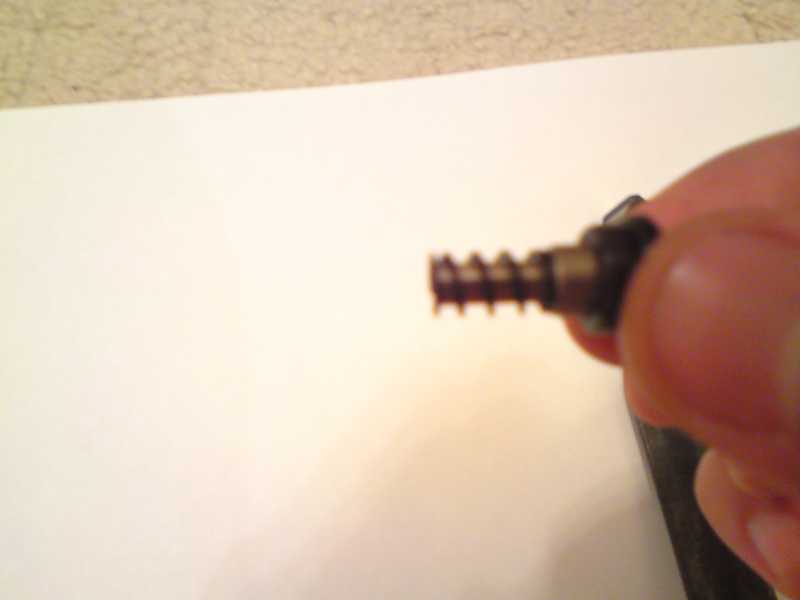

2) Замена внутренней обтюраторной прокладки.

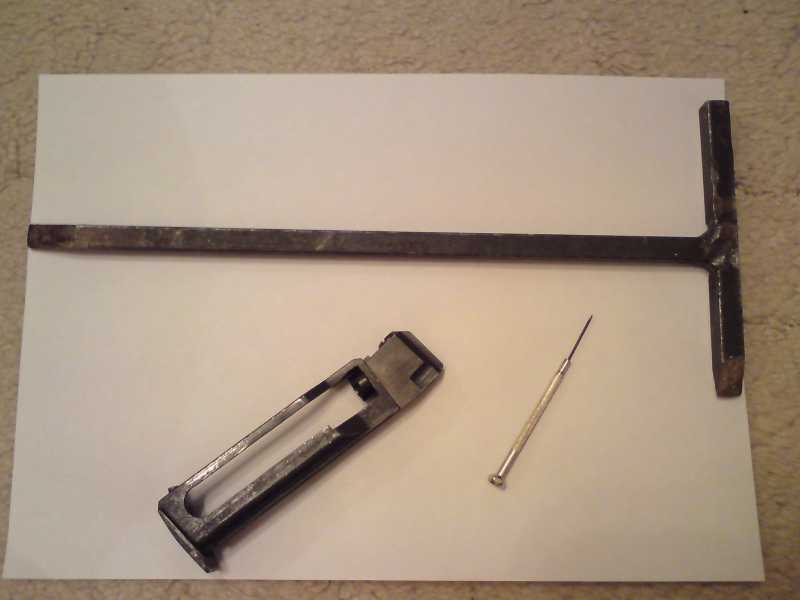

Для того, тобы отвернуть обтюратор воспользуемся тем предметом, который по вашему усмотрению более удобен для этого, то что использовал я, можно лишь отдаленно назвать отверткой))). Если у Вас имеется широкая плостовая отвертка,которая влезет в дыру для поджимного винта, то воспользуйтесь ей. Выкрутив поджимной винт, откручиваем обтюратор. После откручивания обтюратора, аккуратно снимаем клапанный корпус, стараясь не повредить фильтрующую сетку, которая расположена в клапанном корпусе(обозначена зеленой стрелкой на фото). После всего этого снимаем старую прокладку (обозначена красной стрелкой на фото) и заменяем ее новой. Порядок сборки обратный разборке. ВНИМАНИЕ. Фильтрующая сетка клапана должна быть расположена широкой стороной в сторону клапанного корпуса! Не перепутайте!

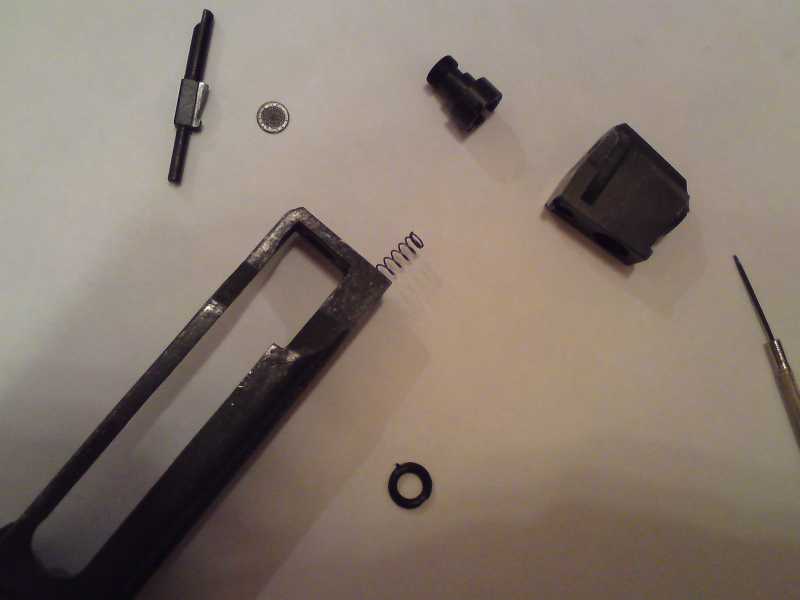

3) Замена прокладки седла клапана.

Потребуется предмет для откручивания седла клапана (я опять же использовал то, чем пользовался в разборке №2).

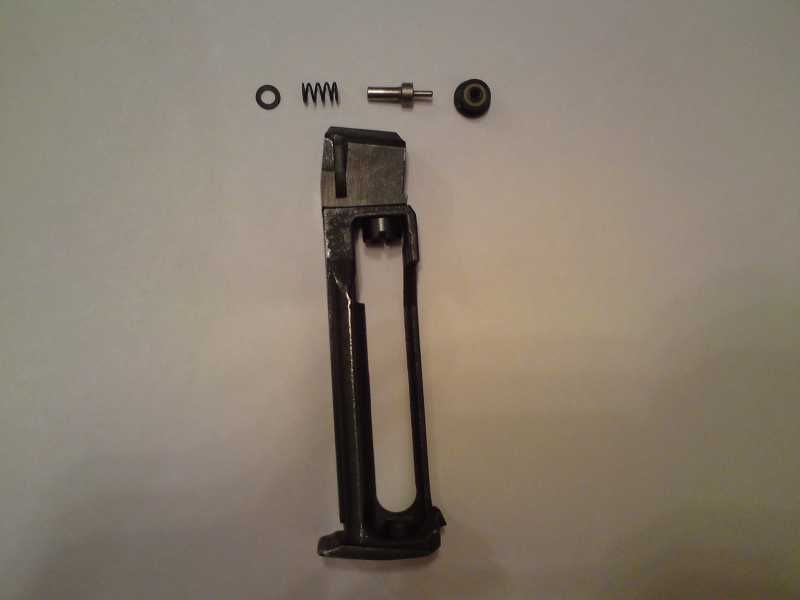

Откручиваем седло клапана, аккуратно изымаем содежимое (седло клапана с прокладкой -> клапан -> клапанную пружину -> металлическую прокладку).

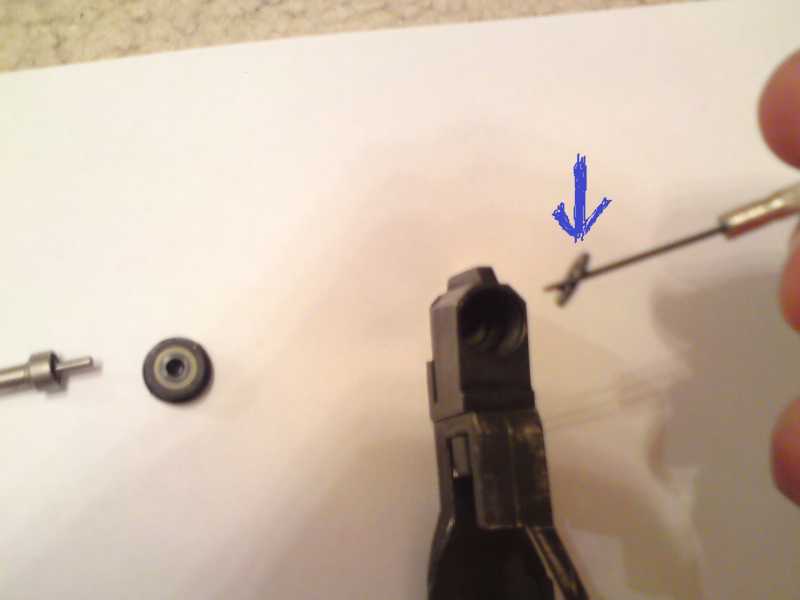

(Металлическая прокладка указана синей стрелкой на фото)

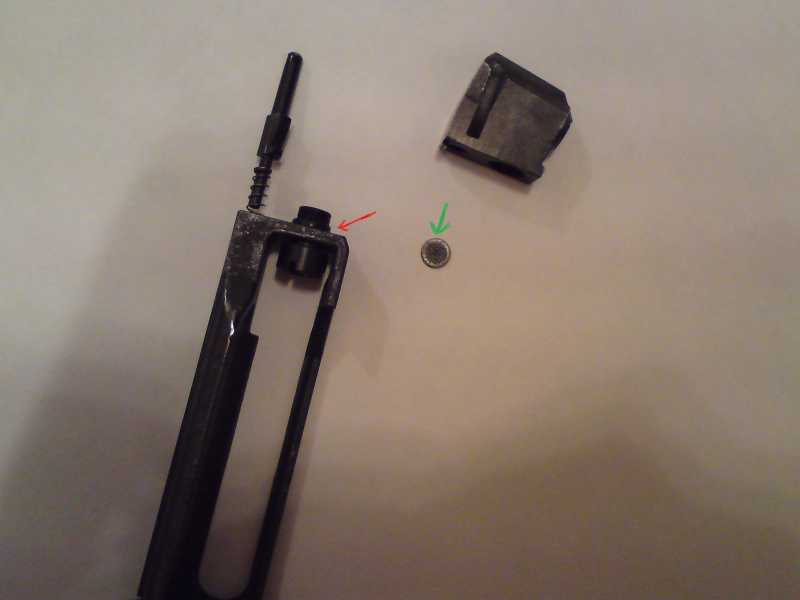

Снимаем старую прокладку с клапанного седла и заменяем ее новой (Прокладка обозначена красной стрелкой на фото). После чего собираем конструкцию в обратном порядке, аккуратно, не повредив пружину и клапанный механизм. Плотно заворачиваем седло клапана (Порядок сборки указан на фото зеленой стрелкой). Замена седельной прокладки завершена.

Народ,приношу свои извинения, забыл на фотографии отметить то, что после стальной прокладки, справа налево, идет еще резиновая прокладка, а так все))
