Обзор пневматического револьвера — нагана Gletcher NGT

Пневматический револьвер Gletcher NGT — тот самый русский наган

Пневматический пистолет газобаллонного типа Gletcher NGT позволяет почувствовать себя сыщиком прошлого века, вооруженным настоящим наганом. Ведь данная модель – хорошая копия знаменитого огнестрельного револьвера, появившегося в 1895 году и получившего имя своих создателей — братьев Эмиля и Леона Наганов. Причем сходство не только визуальное, но и тактильное – аппарат приятно тяжелит ладонь, имеет такие же крупные насечки на щеках рукояти, а вес его также подобен оригинальному.

Обзор пневматического пистолета Gletcher NGT

Марка «Gletcher» принадлежит компании из США «SMG Inc.». Модель выпускается в серии «Russian Legends» с 2012 года. Она является собственной разработкой фирмы, причем абсолютно уникальной. Цельнометаллический наган имеет накладки на рукояти, имитирующие дерево, дульный срез, внешне демонстрирующий калибр оригинального огнестрела, а также систему заряжания и семь патронов в барабане, как у исходника. Естественно, патроны здесь не настоящие – это картриджи, куда вставляются стальные шарики ВВ.

Барабан револьвера Gletcher NGT, в отличие от настоящего нагана, не двигается. Вместо этого подпружинен внутренний стволик. Поджимной винт баллончика, скрытого в рукоятке, весьма неплохо замаскирован под антабку.

У американского производителя это не первая модель с барабаном и фальшпатронами – есть еще линейка револьверов «Gletcher SW». Однако пневматический наган получился более удачным. Тут другие фальшпатроны с резиновой вставкой не только впереди, но и сзади, что способствует улучшению герметичности. Более прочная и конструкция спуска – курок имеет сферическую стальную вставку, на которую приходится основная нагрузка.

Поставляется пневматический наган Gletcher NGT R в двух цветах: Silver и Black. Отличаются они между собой, пожалуй, только ценой. В серебряном исполнении цена не значительно, не немного дороже.

Фото пневматического револьвера Gletcher NGT Black

Преимущества и недостатки

Плюсы пневматического револьвера Gletcher NGT:

  • Весьма реалистичные внешность, вес, система заряжания.
  • Низкие потери газа. Улучшенная конструкция фальшпатронов, с утопленным внутрь гнездом для шариков и дополнительной резиновой вставкой.
  • Двойной УСМ, возможность стрельбы двумя способами.
  • Приятно замаскированный поджимной винт.
  • Оружие громко и эффектно «бабахает».

Минусы модели:

  • Маленькая прорезь у целика (для сходства с оригиналом), узкая мушка.
  • Очень неудачный и ненадежный предохранитель, который лучше сразу удалить.
  • Крепежные болты с головками под внутренний шестигранник уменьшают реалистичность.
  • Встречаются экземпляры со слишком длинной иглой прокола баллона.

Применение

Любители копийных моделей огнестрелов оценили по достоинству этот пневматический наган (кстати, единственный стреляющий). Благодаря скрупулезному повторению всех основных моментов, присущих оригиналу (весу, форме, заряжанию, открытию и закрытию барабанной шторки) аппарат подходит для получения навыков обращения с боевым оружием.

Стрельба по бумажным мишеням или в качестве развлечения (по сигаретным пачкам, спичечным коробкам и банкам с бутылками) – еще один способ использования данной модели. Мушка с целиком позволяют достаточно точно стрелять до 10 метров.

Технические характеристики

Технические характеристики пневматического пистолета (револьвера) Gletcher NGT:

Устройство

Корпус выполнен из металлического сплава (как утверждают владельцы – силумина). Пластиковые щечки на рукояти с заметными насечками искусно имитируют деревянную поверхность. Пластиковый и шомпол-экстрактор под стволом. УСМ двойной, позволяющий стрелять либо взводя курок, либо самовзводом. Барабан с откидывающейся вниз дверкой рассчитан на семь фальшпатронов. На его оси, как и на курке, имеется насечка, приятная на ощупь.

Для снятия щечки используется миниатюрный зацеп, который практически незаметен. Поджимной винт имитирует страховочное колечко не ремешке.

С правой стороны револьвера находится флажок предохранителя (весьма хлипкого), призванного блокировать работу курка и крючка спуска. Прицельные приспособления (нерегулируемые) имитируют таковые у исходника. Однако мушка здесь – элемент ствола, а не отдельная деталь на планке. Она выполнена в виде плавника. Целик оснащен узкой прорезью.

На видео пневматический револьвер Gletcher NGT в действии:

Комплектация

На картонной упаковке снаружи нанесено изображение модели с флагом СССР на заднем плане. На внутренней стороне коробка снабжена четкой и контрастной взрыв-схемой (белыми линиями на черном фоне).

В состав комплекта входят:

  • револьвер;
  • снаряженный барабан с семью фальшпатронами;
  • инструкция по эксплуатации;
  • гарантийный талон.

Работа

Вставив в фальшпатроны металлические шарики, откидываем вниз барабанную дверку и заряжаем все семь патронов, проворачивая барабан. Затем ставят дверцу на место. Оружие готово к стрельбе, которая может осуществляться либо самовзводом, либо с помощью взведения курка. Отметим, что последний способ дает более мягкий спуск и более высокую точность.

При нажатии спуска курок бьет своей средней усиленной частью по ударнику, в результате чего открывается клапан и выходит порция углекислоты из баллончика. Подпружиненный стволик двигается навстречу заряженному барабану, уплотняя соединение с фальшпатроном (и так достаточно неплохое за счет резиновых вставок). Шарик выталкивается из патрона и летит вперед.

Фальшпатроны вывалятся сами на подставленную ладонь. Или можно вытолкнуть патроны шомполом-экстрактором, что выглядит эффектнее.

На видео пневматический револьвер Gletcher NGT в действии:

Разборка

Полная разборка нагана Gletcher NGT выполняется в следующем порядке:

  1. Откроем дверку барабана и вытащим все семь фальшпатронов.
  2. Слегка надавливаем на расположенный под стволом имитатор шомпола, одновременно повернув его по часовой стрелке. Отведя его в сторону, вытаскиваем.
  3. Вынимаем барабанную втулку, двигая ее вперед, к кончику ствола. Затем и барабан можно вытащить (в сторону открытой дверки).
  4. Неполная разборка завершена. Этого вполне достаточно, чтобы прочистить и смазать канал ствола, а также подвижные элементы механизма спуска.
  5. Если надо снять ствол, то это также не составляет особой сложности – он держится на одной шпильке.

На видео неполная разборка нагана Gletcher NGT:

Апгрейд

Практически всем владельцам не нравится здесь одна деталь – предохранитель. Он не только слабо держит, но и заклинить его может. Поэтому многие просто снимают этот элемент. Оставшуюся дырочку кто изолентой черной заклеивает, кто туда винт вкручивает соответствующего диаметра.

Кстати, о винтах. Это тоже недостаток аппарата, правда, лишь внешний. Но исправить его легко, заменив крепежные винты с шестигранными головками на шлицевые.

Теперь о барабане. Его дверца сделана из мягкого силумина, поэтому повреждается при контакте со стальной пружинкой защелки. Поэтому дверку часто меняют на стальную ( от боевого). Для этого рассверлим до 4 миллиметров отверстие проушины у рамки, а выступ на дверце немного сточим. К слову, можно и весь барабан поменять на оригинальный (потребуется более существенное подпиливание).

Затем нужно убрать лишний пластик с нижней перегородки (соответственно уровню саморезов). Также снимем фаску под 45 градусов с металлической детали рукояти (нижнего внутреннего диаметра ее рамки).

Если игла прокола баллончика длинновата, не стоит стремиться ее укоротить – а то можно и перестараться. Лучше подложить под прокладку шайбу. А чтобы предотвратить потери газа во время установки баллончика, можно кусочек резинового бинта надеть на иглу. Менять баллоны надо аккуратно, придерживая эту дополнительную прокладку.

NOT PELLET REVOLVER GLETCHER NGT- PART 3+1/2

Доброго здоровья господа и дамы! Давным-давно (ещё летом) уважаемый Юра Васильевич выдал на всеобщее обозрение статью – продолжение про Глетчеровский наган с нарезным стволом: «PELLET REVOLVER GLETCHER NGT R — PART 3», в которой ставился эксперимент на предмет использования различных пуль и картриджей в пулевом девайсе с нарезным стволом. Далее было обсуждение и пожелание от общества продолжить издевательства над каким-либо изделием данной линейки, но уже в гладкоствольном варианте, что и было между строк анонсировано. Как говорится в Русских народных сказаниях: «…скоро сказка сказывается, да не скоро дело делается. ». Отстрел и фиксация результатов, собственно говоря, состоялись ещё в начале августа, а вот оформление немного затянулось. Ну, наконец-то, всё срослось, и позвольте Вам представить (да простит меня за плагиат Юрий Васильевич):

«NOT PELLET REVOLVER GLETCHER NGT- PART 3+1/2»

(3+1/2 – это как бы довесок к статье-предшественнице).

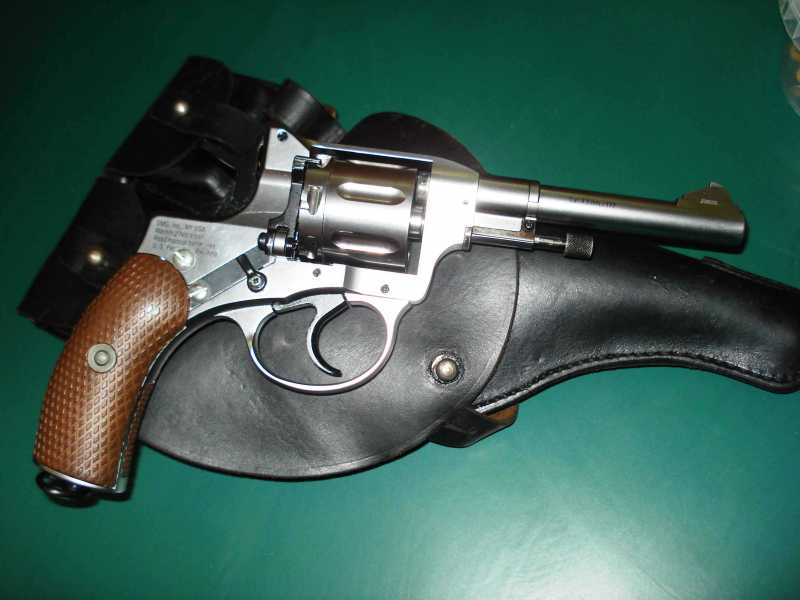

— в качестве подопытного был использован гладкоствольный наган фирмы Глетчер NGT Silver 4,5 мм.

Был вариант использовать имеющийся в наличии точно такой же по цвету наган, как в исходной статье, (чёрного цвета), но в своё время последний был подвержен небольшому ремонту по части переточки шептала (срывался с предварительного взвода), и это вполне могло сказаться на исходных ТТХ. Поэтому выбор пал на этот.

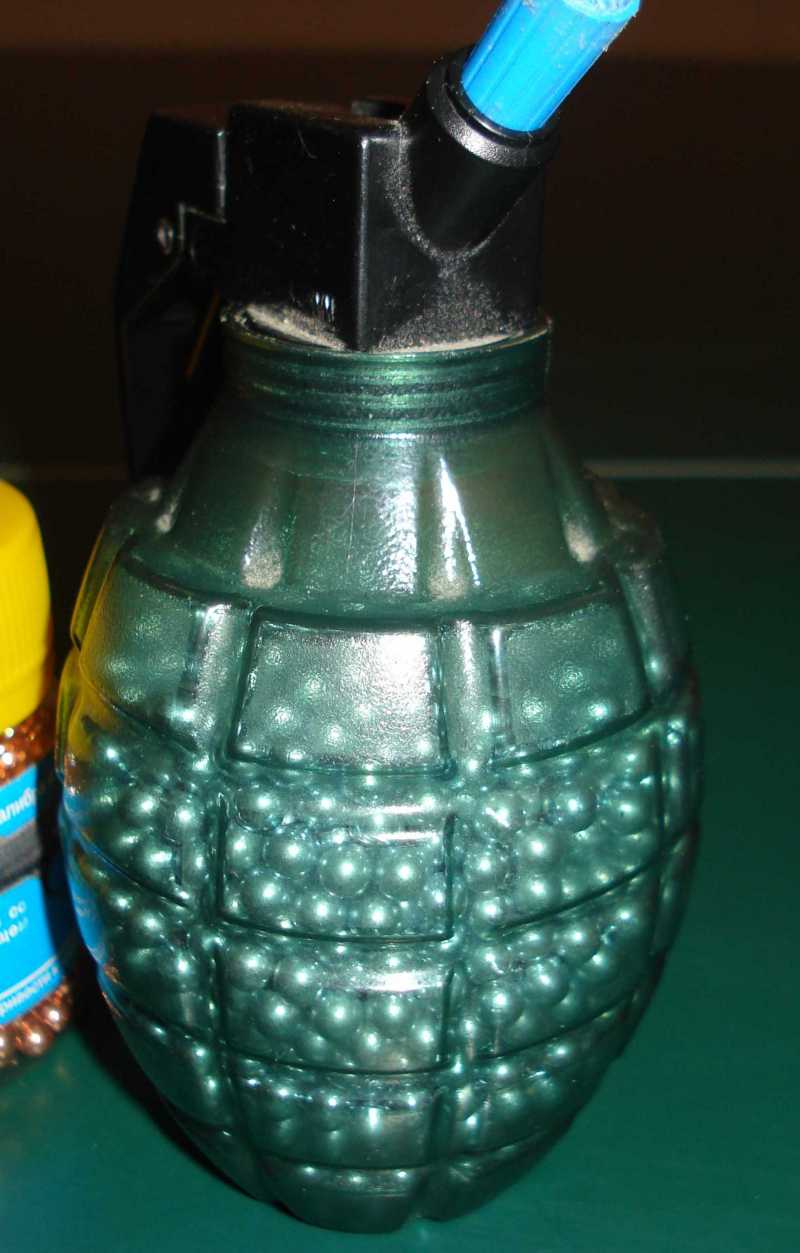

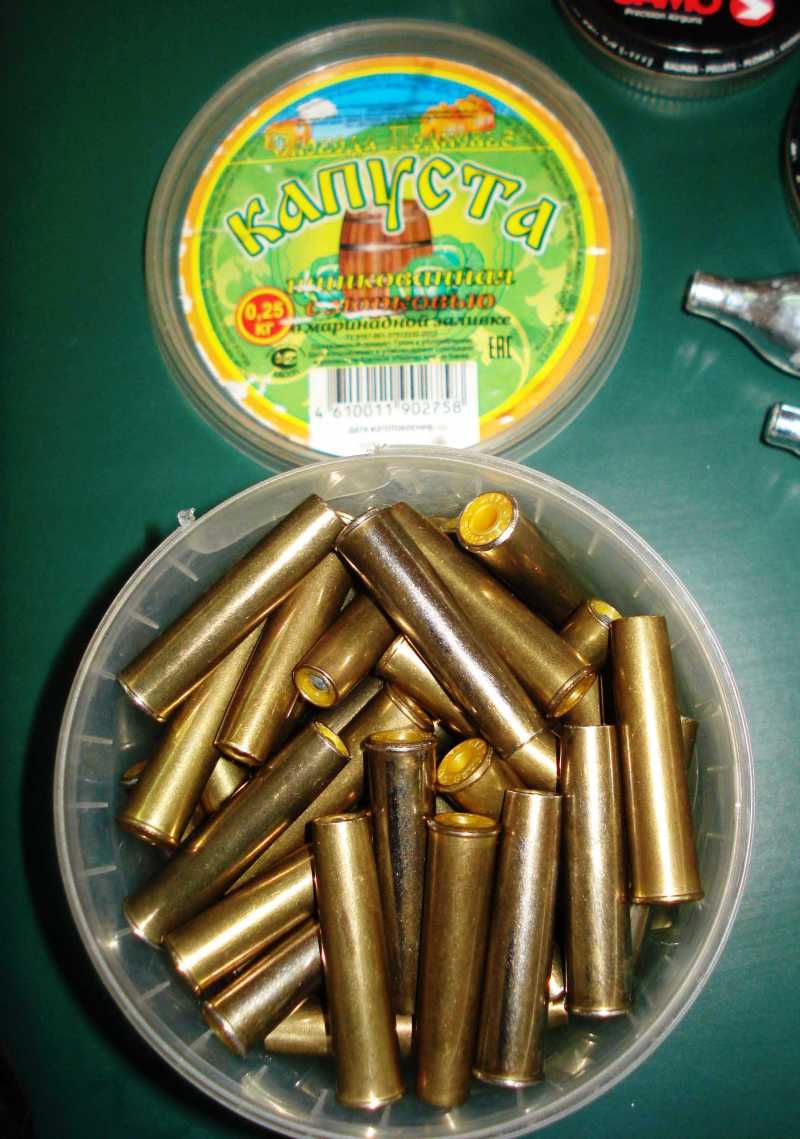

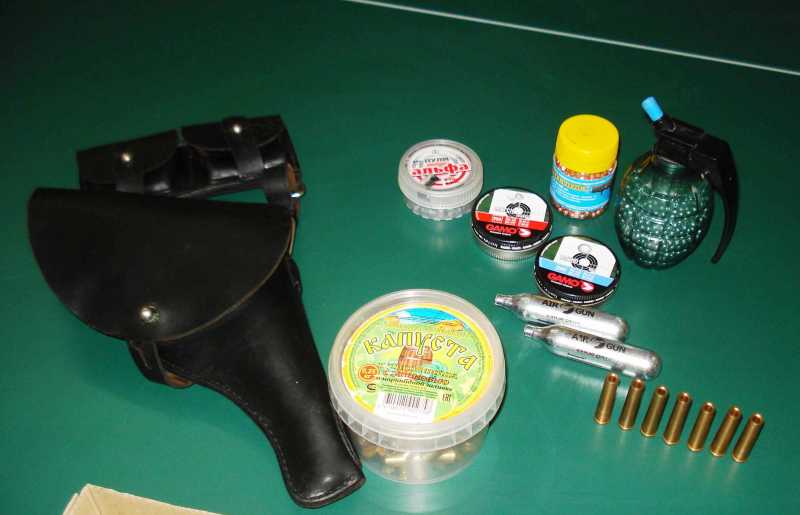

— родные, под шарики, в количестве 70 штук:

Rem: По поводу надписи на крышке попрошу не острить – тары из-под грибов подходящего вида с соответствующей наклейкой просто не было. Тем более баночка по объему подошла как нельзя лучше.

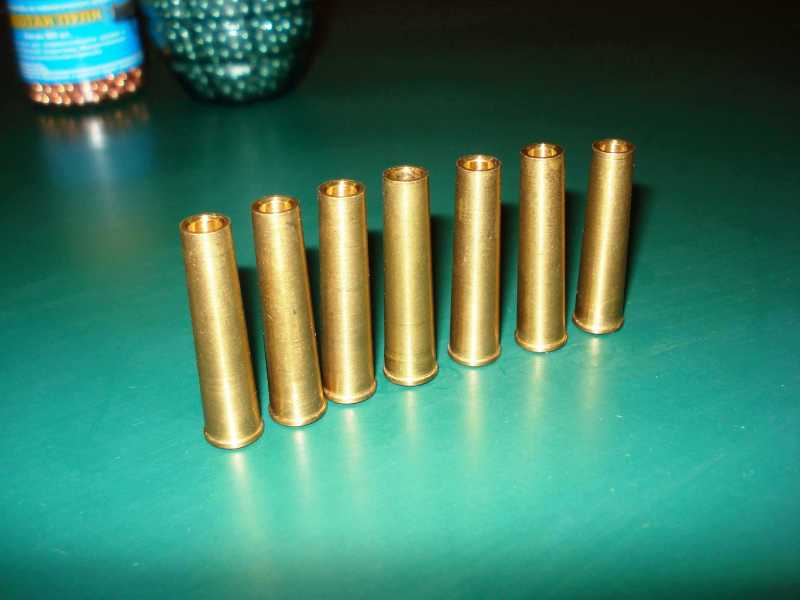

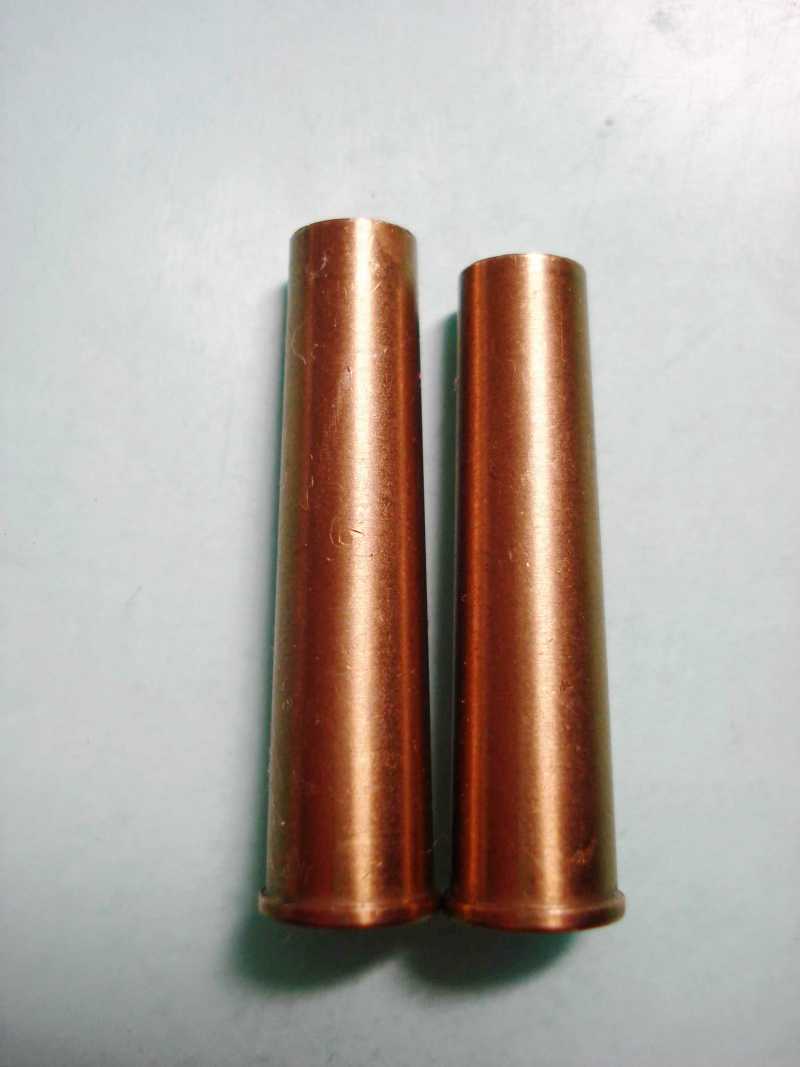

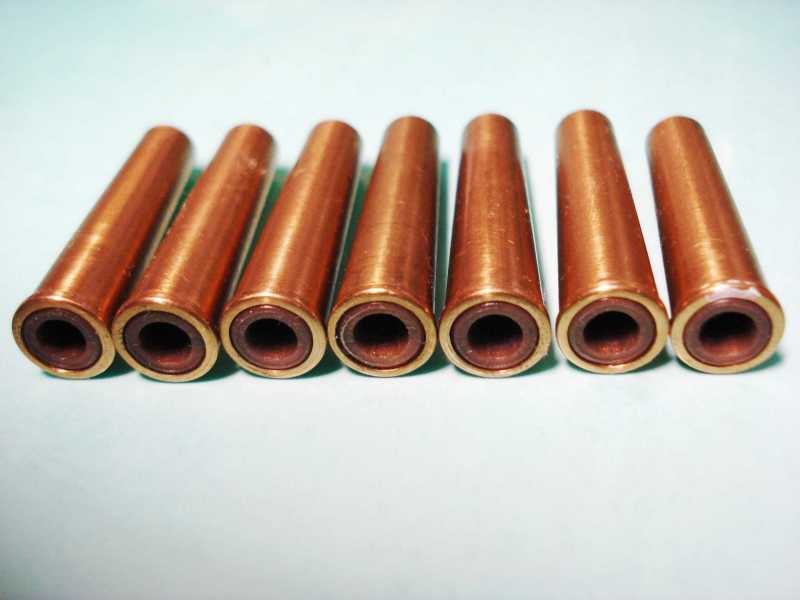

— комплект под пули, не родной – латунный (куплен в ормаге АММО).

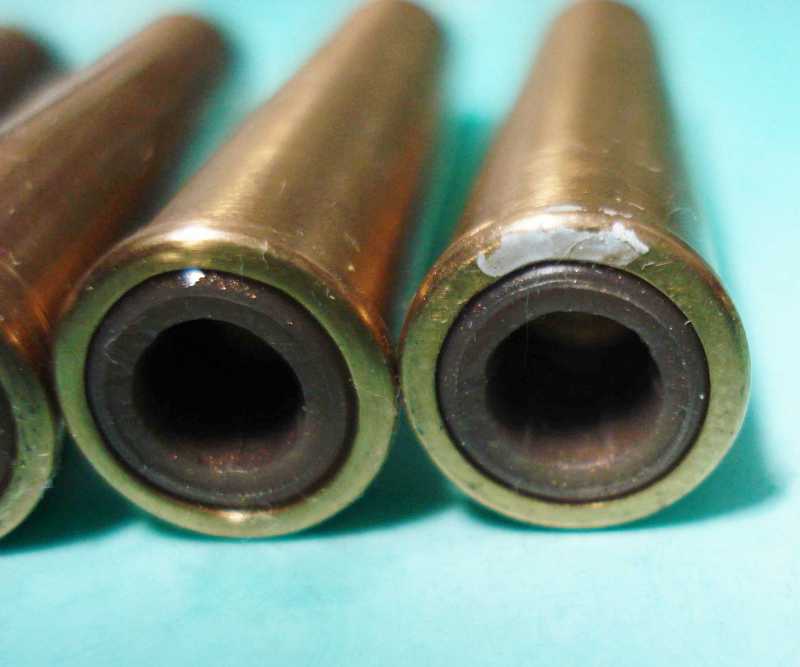

Внутренние диаметры отверстий у фальшпатронов были одинаковы на всей длине от закраины до носика. Хвосты высверливал сам. Резинки вставлял от пулевого SW от Глетчера.

Использовал их очень редко, и поэтому только при проведении этой фотосессии вылез косяк: когда их в рядок выставил, оказалось, что один патрон значительно короче остальных. Но было поздняк метаться. В итоге пометил его штрихом, и вставлял в барабан так, чтобы выстрел при его участии оказывался последним, ну чтобы отследить потом.

Забегая вперёд, могу сказать, что указанное отклонение линейного размера картриджа от стандартной длины не оказал сколько-нибудь заметного влияния: ни на кучность, ни на скорость вылета пули.

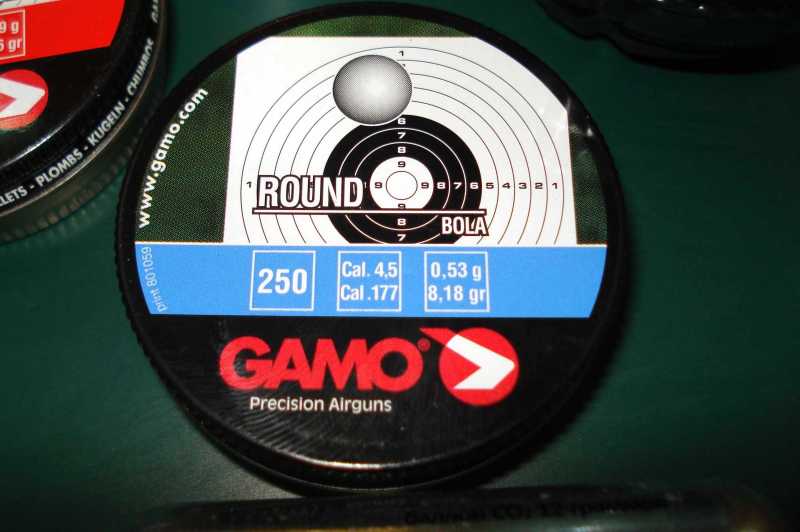

— GAMO ROUND BOLA шар 0,53 гр.

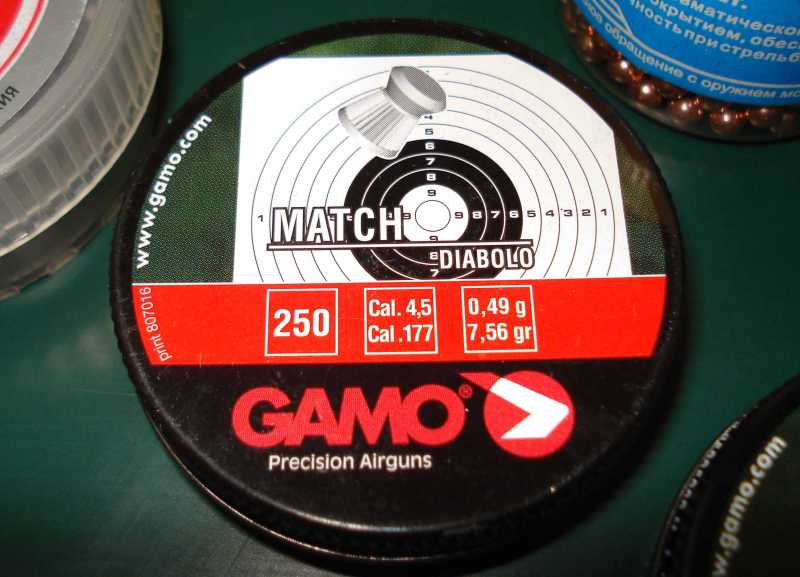

— GAMO MATCH DIABOLO пуля 0,49 гр.

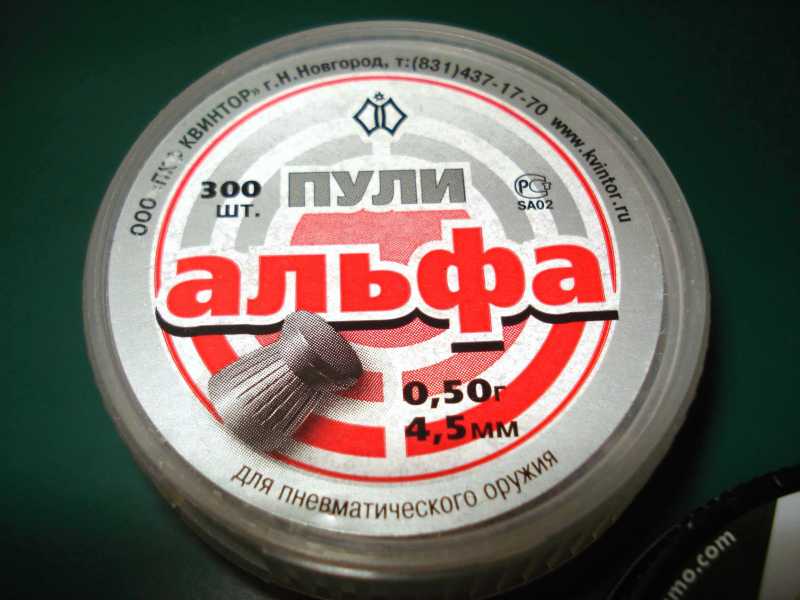

— Квинтор Альфа пуля 0,50 гр.

— Глетчер шар 0,35 гр. (Куда же без них? Да никуда!)

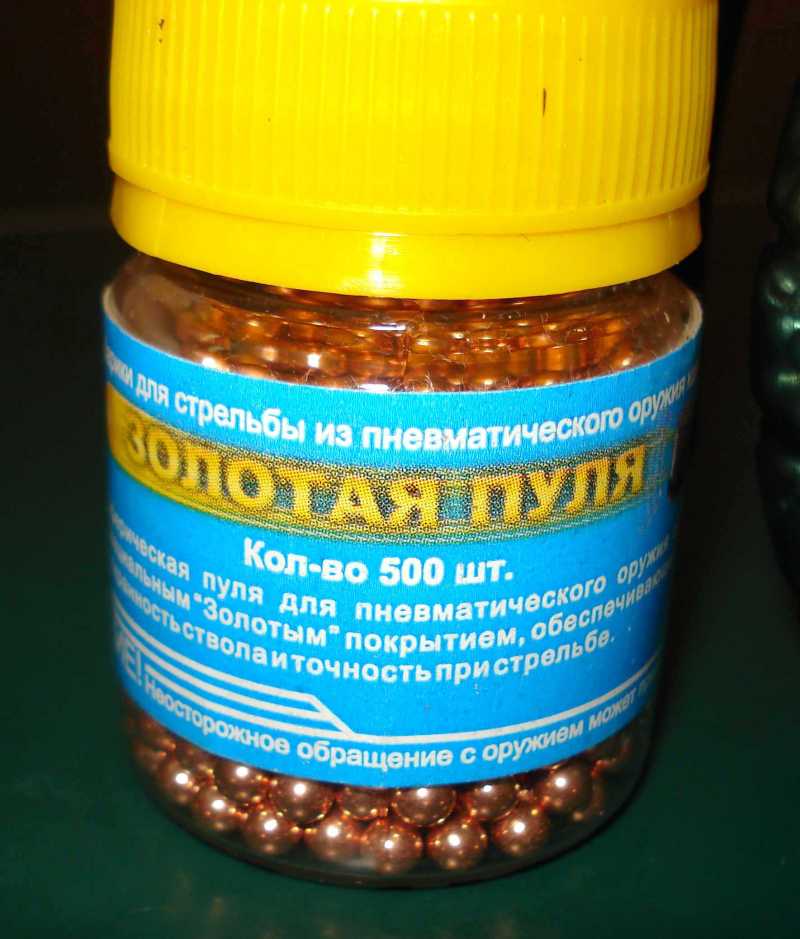

— Золотая пуля шар 0,35 гр.

Баллончики СО2 – от Эйр-ган конечно:

По поводу пуль должен сразу сделать оговорку: были ещё варианты для разнообразия эксперимента, но я слабо верю в хороший (точный) выстрел из гладкоствольного револьвера свинцовой пулей, предназначенной для нарезного ствола, и поэтому выбрал то, что выбрал.

А по поводу «Золотой пули», могу сказать, что оба моих НГТ, в отличие от большинства их стреляющих пневматических родственников от фирмы Глетчер, проглатывают любые шарики подходящего калибра, независимо от производителя.

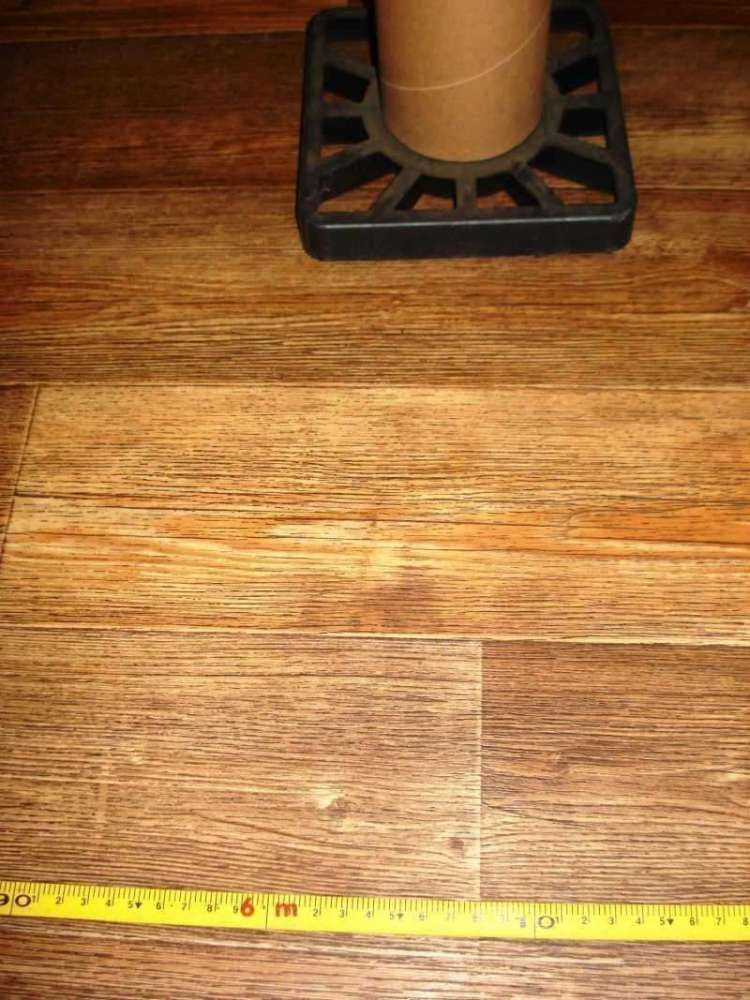

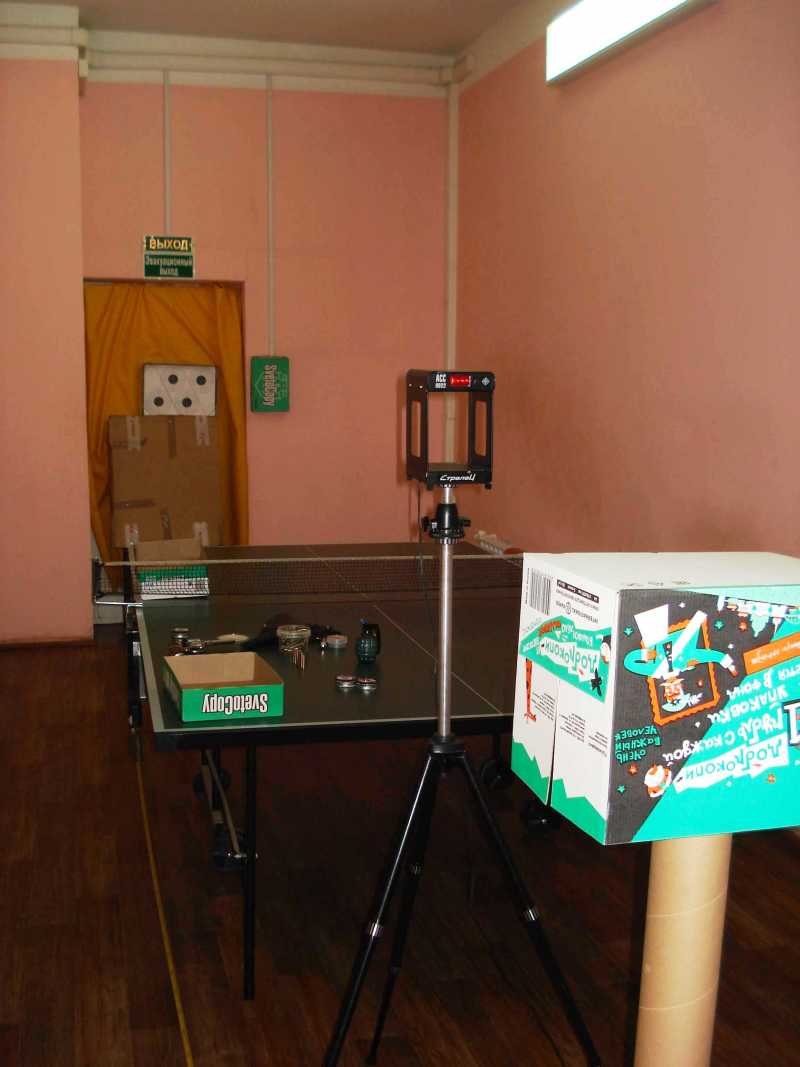

Стрельба велась в помещении (в коридоре). Температура + 24 гр. Мишени – стандартные: №9 ПП 10м, сгруппированные по 2 и 4 штуки на листы формата А3. Для фиксации показаний скорости использовался хронограф «Стрелец АСС-0022». Дистанция – 6 метров. Для фиксации руки с револьвером использовались подручные средства: туба из-под рулонного полимерного материала, покрытая сверху коробкой для выравнивания поверхности.

Первый баллон тупо разрядил на Глетчеровские шарики, меняя уже снаряжённые фальшпатроны в барабане. В каждой мишени по одному барабану (по 7 выстрелов). Через 4 барабана – смена мишени. Прицеливание – под яблочко (в семёрку на 6 часов)

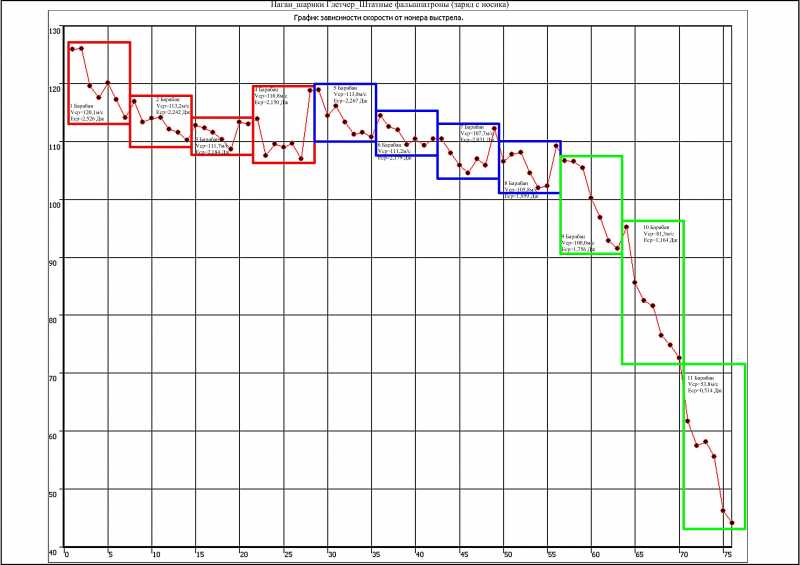

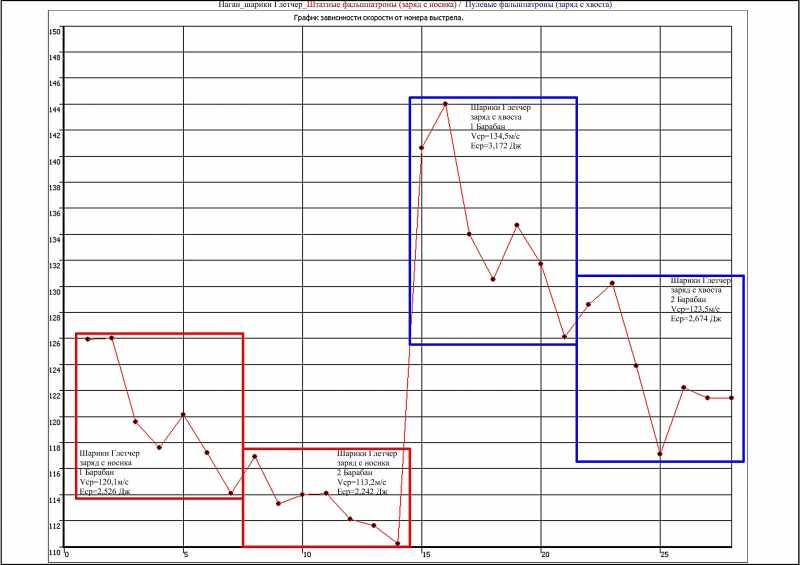

График с хрона. На графике выделены группы по семь выстрелов – 1 барабан. Между выстрелами 3-4 секунды. После отстрела барабана – перезарядка, примерно 1 минута. После четырёх барабанов – смена мишени, около трёх минут, включая перезарядку барабана.

Пока не случилось ничего достойного особого внимания: количество выстрелов – обычное, то есть 70 выстрелов с небольшим плюсом, ну и ожидаемая кучность. Правда стреляю обычно с десяти метров – там разброс поболее будет.

Следующий баллон пошёл на отстрел «Сборной солянки»:

1-й и 2-й барабан – те же шарики от Глетчера, но заряженные в латунные картриджи с тыльной части (с хвоста). 3-й барабан — шарики GAMO ROUND, заряженные в штатные картриджи, то есть с носика. 4-й барабан те же GAMO ROUND, но заряжены в пулевые картриджи – опять же с тыльной стороны. Правда в процессе перепутал надписи на мишени (хв. и нос) для третьего и четвёртого барабана, которые поправлял уже в процессе редактирования статьи.

Вот с этого момента уже появляется кое-что интересное.

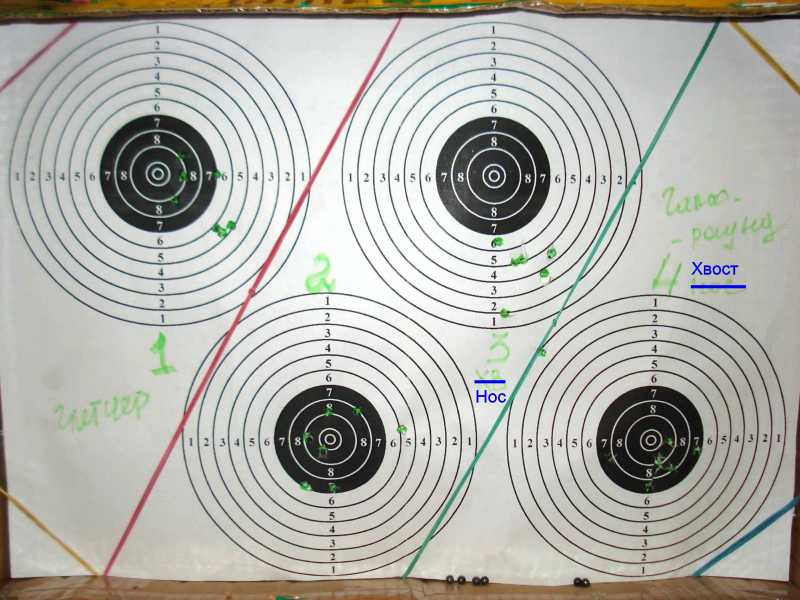

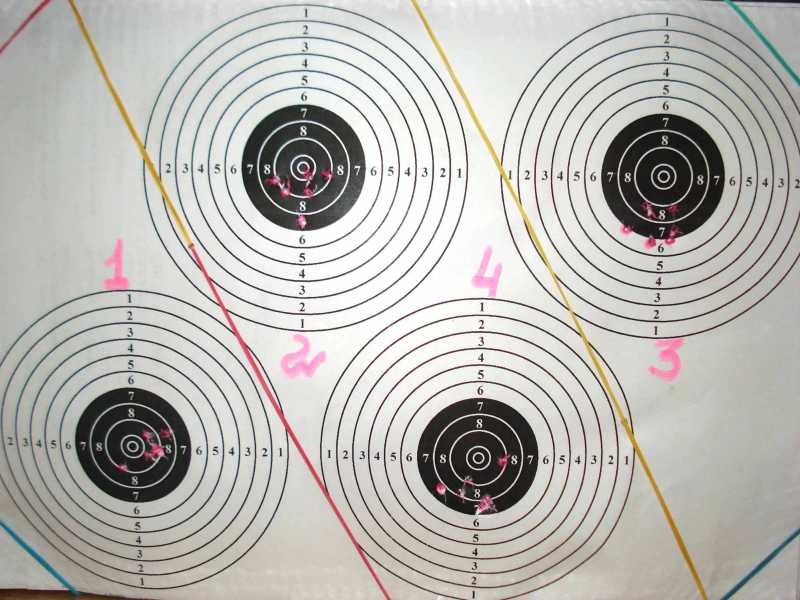

Во-первых: при сравнении кучности попадания шариков в мишени № 1.1, 1.2 и №2.1, 2.2, соответственно, наблюдается явное различие не в пользу последних. С другой стороны у свинцовых шариков GAMO ROUND при заряде с хвоста кучка стала компактнее (сравнение мишени № 2.3 и 2.4).

Во-вторых, сопоставив графики отстрела шариков Глетчер произведённого посредством штатных и пулевых картриджей, становится очевидна значительная разница в скорости, которая, видимо, возрастает с увеличением длины канала ствола (если можно назвать удлинением канал пулевого картриджа).

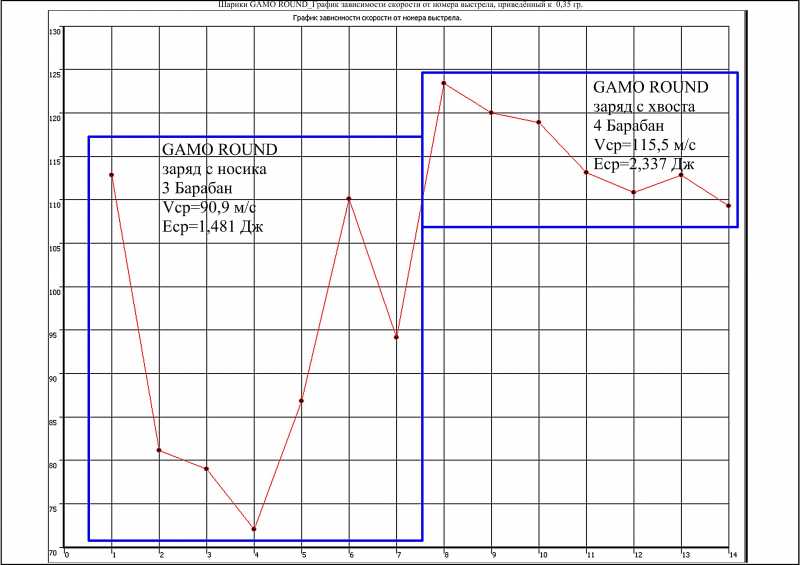

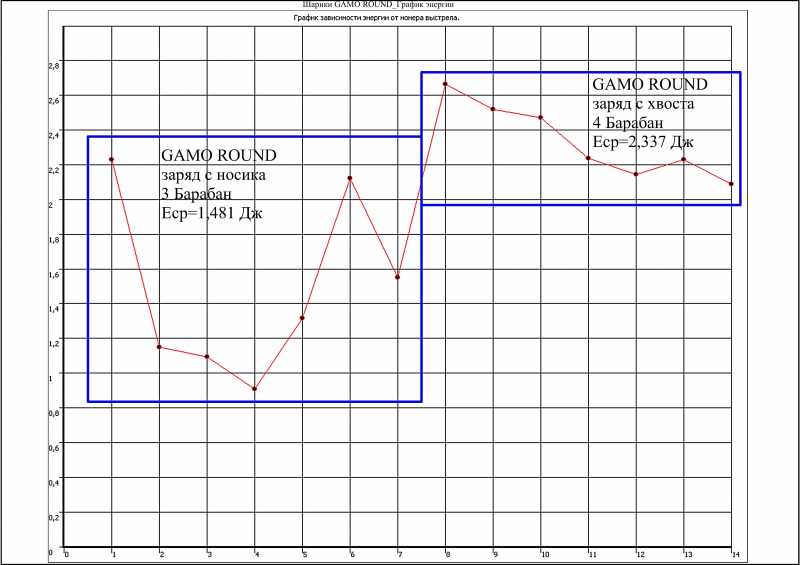

Примерно такая же картина наблюдается при отстреле шариками GAMO ROUND. Причём на фотографии с мишенью № 2.3 видно, что свинцовые шарики, выпущенные из носовой части картриджа имели такую скорость, которая не позволила им пробить достаточную глубину в подложке мишени, чтобы не выпасть наружу (шесть шариков лежат внизу коробки). В качестве подложки под мишень используются несколько десятков черновых листов бумаги формата А3.

А вот при сопоставлении графиков скоростей пуль различной массой возникла некоторая сложность, ввиду того что при одних и тех же условиях скорость пули весом 0,35гр. будет естественно больше, чем у пули весом, например, 0,5 гр. Попробовал вывести график относительно энергии:

Но лично для меня цифры, характеризующие энергию, меняющуюся от выстрела к выстрелу, не дают информацию, доступную для анализа. В данном случае скорость как-то ближе и понятнее, а цифровые значения энергии, как то 3Дж, 7,5Дж, и т.д., более подходят для определения границ дозволенного. Тем более, что далее следовала ещё серия выстрелов с несколько различной массой боеприпасов. Для устранения возникшей несвязухи была составлена электронная таблица, при помощи которой , скорость боеприпасов различной массы была переведена в энергию, а затем, полученная энергия, по той же формуле, пересчитана обратно в скорость, но уже относительно базисной массы 0,35 гр. То есть получились значения скоростей условных шариков массой 0,35гр., выпущенных из ствола с энергией, приложенной к реальным пулям. Потом всё это, соответственно, переложил в картинки. Вот так изменился график для GAMO ROUND, приведённый к 0,35гр.:

Таблицы с приведением фактической скорости пули к скорости для пули с базисной массой 0,35 гр. (для гурманов) помещены в конце статьи, а то тут и так какое-то засилье графиков нарисовалось.

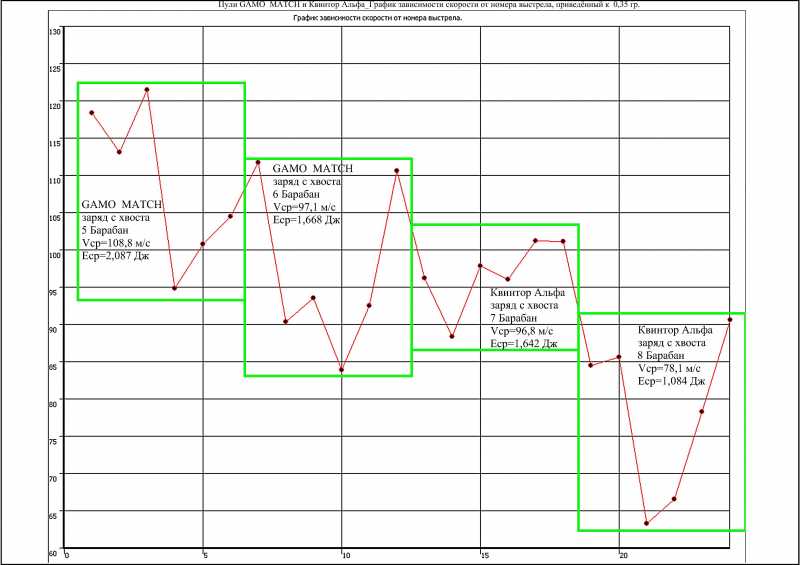

Далее приведённый к массе 0,35гр. график по свинцовым пулям:

Наблюдается некоторая «пилообразность» графика. Причём скорость выстрела в рамках опустошения одного барабана сначала падает, а потом возрастает. При использовании стальных шариков такого явного увеличения скорости не просматривалось. Тут ещё следует отметить, что в каждой серии из семи выстрелов в картридже застряло (не вылетело при выстреле) ровно по одной пуле. Это видно на графике: группы 4х6 вместо 4х7. Ввиду того, что кроме последнего (короткого) картриджа положение других шести в барабане, было «как придётся», то сейчас невозможно сказать являлось ли это следствием особенности отдельно взятого фальшпатрона, или косяк самих пуль. Вполне возможно, что причина была в одном из уплотнений (возможно более жёстком), так как шесть из них было взято из одного комплекта фальшпатронов от SW, а одно из другого.

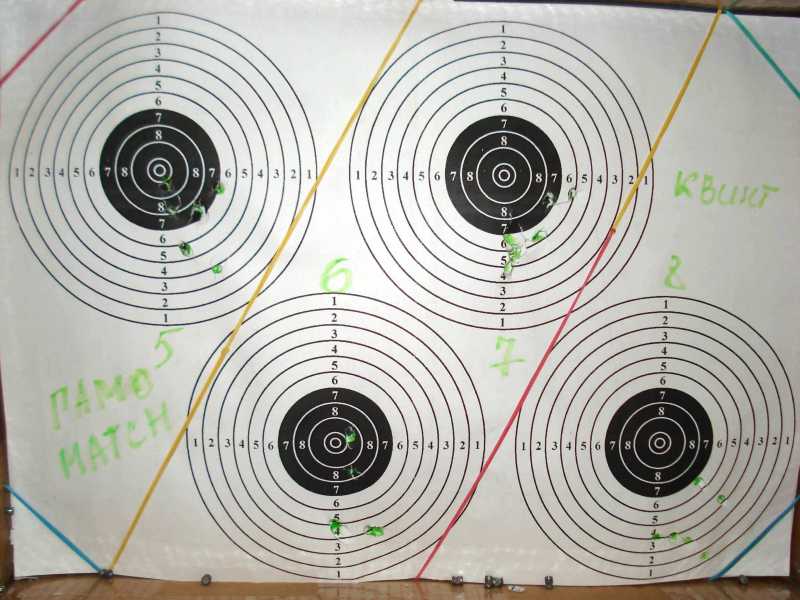

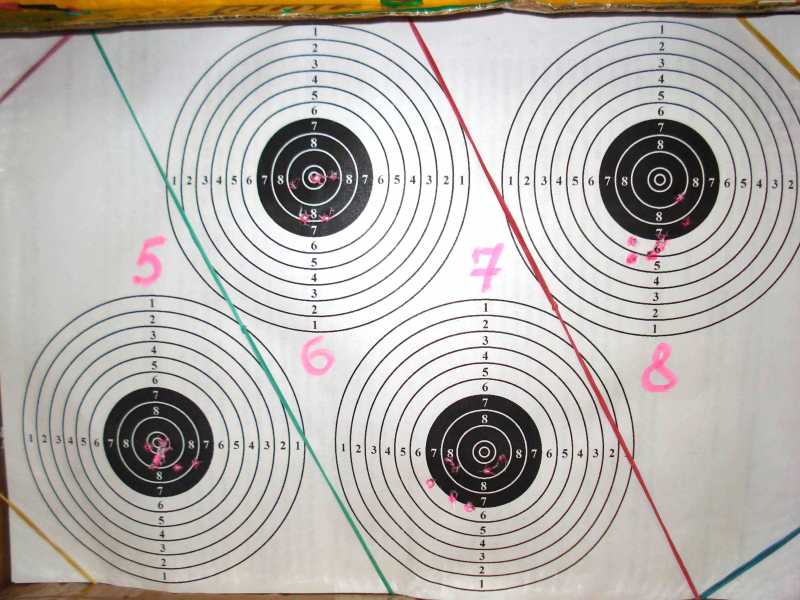

Фото по результатам выстрелов свинцовыми пулями, 5,6 барабаны — GAMO MATCH, 7,8 барабаны — Квинтор Альфа:

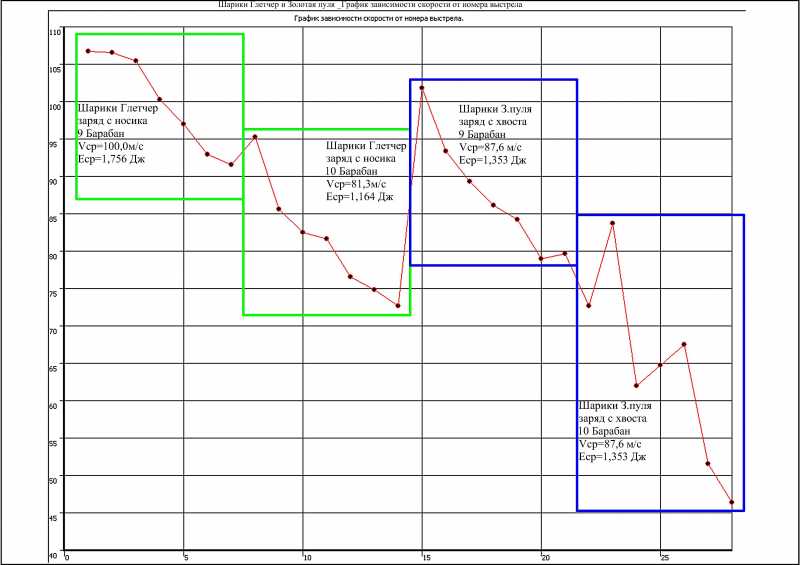

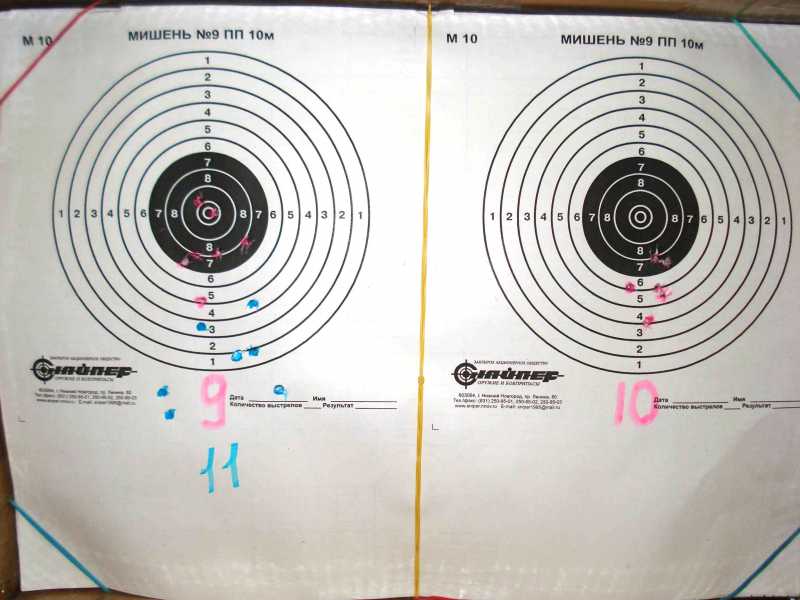

Ну и в конце эксперимента – стрельба шариками «Золотая пуля» из пулевых картриджей:

На десятом барабане «Бобик сдох». В том смысле, что по сравнению с обычной серией выстрелов, исключительно шариками, количество «путёвых» выстрелов в серии с применением свинца резко уменьшилось. Седьмой шарик 10-го барабана ушёл намного ниже «блюдца с молоком», несмотря на то, что был заряжен с хвоста картриджа, и, следовательно, энергия, по сравнению со штатной зарядкой, должна была быть повыше. В связи с этим будет интересно сравнение соответствующих участков графиков, составленных по результатам отстрела Глетчеровскими шариками, заправленных в штатные картриджи, и шариками «Золотая пуля», выпущенных из пулевых клипов:

В общем, по не вполне понятным причинам, эффективность стрельбы в группе «Сборная солянка» оказалась гораздо ниже ожидаемой.

1. Наиболее эффективным по части количества выстрелов при использовании пневматического гладкоствольного револьвера системы Нагана от фирмы Глетчер является применение при стрельбе фальшпатронов и пуль (стальных шариков), указанных в руководстве по эксплуатации.

2. При замене штатных картриджей, заряжаемых с передней стороны, на фальшпатроны, предназначенные для использования свинцовых пуль в револьверах с нарезным стволом, и последующей стрельбы шариками, происходит ощутимое увеличение скорости вылета боеприпаса, но вместе с тем снижается кучность в серии выстрелов.

3. Стрельба из данного револьвера свинцовыми пулями в совокупности с фальшпатронами от «нагана» с нарезным стволом возможна, но является более обременительной по части материальных затрат, и менее эффективной по сравнению с вариантом применения штатных боеприпасов. В случае использования при стрельбе свинцовых боеприпасов предпочтительным является применение пуль сферической формы, заряженных в пулевые картриджи.

4. При стрельбе свинцовыми пулями, в границах группы выстрелов (1 барабан), происходит сначала снижение, а потом увеличение скорости (энергии) вылета снаряда. Вероятной причиной может быть изменение коэффициента трения различных металлов (сталь и свинец) друг об друга в результате охлаждения.

Стрельба с применением свинцовых боеприпасов (повышенной массы по сравнению с массой металлических шариков) ведёт к снижению количества выстрелов, произведённых с одного баллона СО2.

Ну вроде всё выложил, что хотел, у-у-ф-ф-ф.

Таблица приведения фактической скорости пули к скорости для базисной массы 0,35 гр.

Журнал «Солдата Удачи»

нож, катана, пистолет, арбалет и все все все

Легендарный «НАГАН» от Gletcher

Фирма SMG Inc., известная больше по торговой марке «Глетчер» (Gletcher) целенаправленно разрабатывает и выпускает на рынок пневматические копии знаменитых пистолетов и револьверов. Что особенно приятно, в модельном ряду есть линейка Russian Legends – копии легендарных отечественных пистолетов Ф. В. Токарева (ТТ), Н. Ф. Макарова (ПМ) и И. Я. Стечкина (АПС). Наконец, пришла очередь и русского «Нагана» образца 1895 года.

Его оценивают по-разному – от «самого негодного» до самого лучшего револьвера своего времени. Вопрос это многоплановый, но, как бы то ни было, «Наган» давно стал легендой и заслуженно занял почётное место среди самых массовых револьверов ХХ века. Думаю, мало найдётся людей мужского пола, по крайней мере, на территории стран бывшего СССР, которые не узнают русский «Наган», даже мельком увидев его.

К безусловным плюсам SMG Inc. можно отнести пристальное внимание, уделяемое фирмой деталям. Она действительно выпускает внешне точные копии реальных боевых образцов, у которых те же органы управления и которые даже весят примерно столько же, сколько и оригинал. То есть, они вполне подходят для тренировочной стрельбы, закрепляющей навыки обращения с реальным огнестрельным образцом. К слову, полиция Германии закупает пневматические копии боевых пистолетов, состоящих у неё на вооружении, для тренировок своих сотрудников. И это понятно: содержать тир для стрельбы из пневматического оружия проще и значительно дешевле, не говоря уже о стоимости одного выстрела.
Более-менее подробный рассказ о револьверах Леона Нагана (1833-1900) коротким быть не может.

Поэтому лишь напомню, что знаменитый бельгийский оружейник разработал и выпускал в последней четверти XIX века множество моделей, которые были весьма популярны в Европе. Поэтому, когда в Российской Империи в ходе очередного перевооружения в конце XIX века начали изучать новые модели револьверов, «наганы» сразу попали в поле зрения. Весной 1895 года указом императора Николая II револьвер Л. Нагана был принят на вооружение русской армии. Его отличала высокая надёжность и кучность стрельбы, технологичность в производстве, хорошая ремонтопригодность и приемлемое останавливающее и пробивное действие пули.

У этого револьвера есть одна интересная особенность — механизм обтюрации между барабаном и стволом. При взведении курка специальный рычаг подаёт барабан вперёд, устраняя зазор между казённым срезом ствола и каморой. В револьверах других конструкций существует вероятность прорыва пороховых газов через зазор, что может привести к ослеплению стрелка или даже травме. В пневматике другая, но схожая проблема — утечка углекислого газа, естественно, ведёт к падению мощности оружия. В NGT барабан не смещается вперёд, однако вопрос обтюрации также не обойдён вниманием.

Специальная подпружиненная шайба в казённике ствола со сквозным отверстием не мешает проворачиваться барабану и свободно вылетать дробинам, и в то же время она под действием пружины немного вдвигается в камору, перекрывая зазор и исключая прорыв газа.
«Наган» участвовал в подавлении Боксёрского восстания (1898-1901), Русско-японской (1904-1905) и I мировой (1914-1918) войнах, революции 1917 года и последовавшей Гражданской войне (1917-1923), в военных конфликтах межвоенного периода и во II мировой войне (1939-1945). Параллельно его, само собой, использовали и все силовые ведомства вначале Российской Империи, потом СССР, Польши, Финляндии. В 1930 году конструкция и технология производства револьвера подверглись изменениям, в частности, изменилась прорезь прицела и форма мушки. Помимо этого, русский «Наган» послужил основой для создания ряда спортивных револьверов.

За полвека, что «Наган» состоял на вооружении армии и полиции/милиции, ориентировочно было выпущено порядка двух миллионов револьверов. А военизированная охрана и почтовые курьеры на постсоветском пространстве, по некоторым данным, использовали «наганы» аж до начала нынешнего XXI века. Не исключено, что в некоторых странах военизированные организации используют и по сей день.
«Наган» неоднократно признавали устаревшим и даже «морально устаревшим». Это невнятное, но устойчивое выражение однозначно указывает на наличие морали у неодушевлённых предметов, а также на то, что она со временем устаревает. В то же время, один мой приятель, купив переделанный в сигнальный вариант револьвер, утверждал, что его собака не любит именно этот «Наган», возможно реально воевавший, но вполне равнодушна к низведенному до такого же состояния другому образцу (впрочем, более позднего выпуска). Так что можно предполагать наличие у оружия и какого-то подобия души, но это столь же зыбкая материя, как и стареющая мораль.
Кто держал в руках легендарный револьвер сразу же вспомнит те особенные ощущения, взяв в руки именно цельнометаллический Gletcher NGT. Та же изогнутая рукоятка с крупной насечкой на щёчках, тот же вес.

Заряжание поштучное при откинутой дверце барабана с правой стороны рамки. То же, почти забытое чувство из детства, что в некотором роде стал героем исторического фильма. Разница в несколько десятков граммов нечувствительна, внешний вид безупречно точен, даже дульный срез, если не присматриваться, демонстрирует «родные» 7,62 мм, а не 4,5 мм.

Клейма, конечно, другие, но это уже несущественные нюансы. И ещё вы можете взять в руку совсем новый, можно сказать лощёный «Наган», что большая редкость в наши дни, учитывая преклонный возраст и непростую судьбу «ветерана».
Как пневматическое оружие Gletcher NGT радует кучностью стрельбы стальной дробью (ВВ), разумеется, на дистанциях посильных для газобаллонной пневматики. Ударно-спусковой механизм самовзводный (у оригинала были модели и одинарного действия — стрельба возможна только с предварительно взведённым курком).

Конечно, для более точной стрельбы лучше перед выстрелом взводить курок, хотя спуск и при стрельбе самовзводом достаточно мягкий. Газовый баллончик (12 г СО2) расположен в рукоятке, скрытый левой накладкой. При этом, благодаря удачной стилизации поджимного винта под кольцо для страховочного ремешка на рукоятке, пневматическая сущность револьвера абсолютно незаметна.

У пневматического «Нагана» есть и ещё одно отличие – на нём появился небольшой флажок предохранителя на правой стороне рамки. Законодательства некоторых стран, требуют обязательного наличия предохранителя даже на пневматическом оружии.

Внешне он малозаметен, но деталь совсем не лишняя, учитывая, что из NGT с удовольствием будут стрелять дети, обязательно, конечно, под присмотром взрослых.
Прорезь целика – как и у оригинала — мелковата по современным меркам, но к ней, при наличии практики, скоро привыкаешь.

И не стоит забывать, что в ходе испытаний новых пистолетов в СССР в 1920-х годах они, бывало, проигрывали револьверам «наганам» именно по точности стрельбы. Так что эти прицельные приспособления в своё время были тщательно продуманы и доказали свою эффективность за несколько десятилетий службы.
Заряжание и экстракция стреляных гильз полностью соответствуют манипуляциям, производимым с оригинальным «Наганом». За исключением снаряжения стальной дробью картриджей-«патронов».

То есть сначала необходимо откинуть вниз дверцу барабана, затем вставить в камору «патрон», провернуть барабан и вставить следующий – итого семь раз по числу камор в барабане. После израсходования всех дробин, следует вновь откинуть дверцу, направить ствол вверх, и фальшпатроны под собственным весом поочерёдно выпадут из камор.

В то же время шомпол-экстрактор сохранил свои функции, в случае чего можно освободить его из гнезда, повернуть вместе с шомпольной трубкой и поочерёдно вытолкнуть пустые картриджи-«патроны». Все эти операции, как и последовательность извлечения барабана, проиллюстрированы в прилагаемой инструкции. Такое заряжание называют нередко мешкотным, но в данном конкретном случае можно никуда не торопиться, наоборот, получаешь даже своеобразное удовольствие от вдумчивого снаряжения барабана.
Револьвер поступил в продажу вместе с семью фальшпатронами .

Разумеется, отдельно можно приобрести и дополнительные картриджи-«патроны» и, насколько известно, брезентовую кобуру. На NGT распространяется, как и на все модели «Глетчер», полугодовая гарантия производителя. Что немаловажно – для приобретения этого револьвера не нужно никаких разрешений от МВД, так как энергия его дробин (ВВ) не превышает трёх джоулей (для сравнения мы привели характеристики боевого «Нагана» и его пневматического двойника NGT).

Сравнительные характеристики револьверов «Наган» обр. 1895/1930 гг. и Gletcher NGT:

NOT PELLET REVOLVER GLETCHER NGT- PART 3+1/2

Доброго здоровья господа и дамы! Давным-давно (ещё летом) уважаемый Юра Васильевич выдал на всеобщее обозрение статью – продолжение про Глетчеровский наган с нарезным стволом: «PELLET REVOLVER GLETCHER NGT R — PART 3», в которой ставился эксперимент на предмет использования различных пуль и картриджей в пулевом девайсе с нарезным стволом. Далее было обсуждение и пожелание от общества продолжить издевательства над каким-либо изделием данной линейки, но уже в гладкоствольном варианте, что и было между строк анонсировано. Как говорится в Русских народных сказаниях: «…скоро сказка сказывается, да не скоро дело делается. ». Отстрел и фиксация результатов, собственно говоря, состоялись ещё в начале августа, а вот оформление немного затянулось. Ну, наконец-то, всё срослось, и позвольте Вам представить (да простит меня за плагиат Юрий Васильевич):

«NOT PELLET REVOLVER GLETCHER NGT- PART 3+1/2»

(3+1/2 – это как бы довесок к статье-предшественнице).

— в качестве подопытного был использован гладкоствольный наган фирмы Глетчер NGT Silver 4,5 мм.

Был вариант использовать имеющийся в наличии точно такой же по цвету наган, как в исходной статье, (чёрного цвета), но в своё время последний был подвержен небольшому ремонту по части переточки шептала (срывался с предварительного взвода), и это вполне могло сказаться на исходных ТТХ. Поэтому выбор пал на этот.

— родные, под шарики, в количестве 70 штук:

Rem: По поводу надписи на крышке попрошу не острить – тары из-под грибов подходящего вида с соответствующей наклейкой просто не было. Тем более баночка по объему подошла как нельзя лучше.

— комплект под пули, не родной – латунный (куплен в ормаге АММО).

Внутренние диаметры отверстий у фальшпатронов были одинаковы на всей длине от закраины до носика. Хвосты высверливал сам. Резинки вставлял от пулевого SW от Глетчера.

Использовал их очень редко, и поэтому только при проведении этой фотосессии вылез косяк: когда их в рядок выставил, оказалось, что один патрон значительно короче остальных. Но было поздняк метаться. В итоге пометил его штрихом, и вставлял в барабан так, чтобы выстрел при его участии оказывался последним, ну чтобы отследить потом.

Забегая вперёд, могу сказать, что указанное отклонение линейного размера картриджа от стандартной длины не оказал сколько-нибудь заметного влияния: ни на кучность, ни на скорость вылета пули.

— GAMO ROUND BOLA шар 0,53 гр.

— GAMO MATCH DIABOLO пуля 0,49 гр.

— Квинтор Альфа пуля 0,50 гр.

— Глетчер шар 0,35 гр. (Куда же без них? Да никуда!)

— Золотая пуля шар 0,35 гр.

Баллончики СО2 – от Эйр-ган конечно:

По поводу пуль должен сразу сделать оговорку: были ещё варианты для разнообразия эксперимента, но я слабо верю в хороший (точный) выстрел из гладкоствольного револьвера свинцовой пулей, предназначенной для нарезного ствола, и поэтому выбрал то, что выбрал.

А по поводу «Золотой пули», могу сказать, что оба моих НГТ, в отличие от большинства их стреляющих пневматических родственников от фирмы Глетчер, проглатывают любые шарики подходящего калибра, независимо от производителя.

Стрельба велась в помещении (в коридоре). Температура + 24 гр. Мишени – стандартные: №9 ПП 10м, сгруппированные по 2 и 4 штуки на листы формата А3. Для фиксации показаний скорости использовался хронограф «Стрелец АСС-0022». Дистанция – 6 метров. Для фиксации руки с револьвером использовались подручные средства: туба из-под рулонного полимерного материала, покрытая сверху коробкой для выравнивания поверхности.

Первый баллон тупо разрядил на Глетчеровские шарики, меняя уже снаряжённые фальшпатроны в барабане. В каждой мишени по одному барабану (по 7 выстрелов). Через 4 барабана – смена мишени. Прицеливание – под яблочко (в семёрку на 6 часов)

График с хрона. На графике выделены группы по семь выстрелов – 1 барабан. Между выстрелами 3-4 секунды. После отстрела барабана – перезарядка, примерно 1 минута. После четырёх барабанов – смена мишени, около трёх минут, включая перезарядку барабана.

Пока не случилось ничего достойного особого внимания: количество выстрелов – обычное, то есть 70 выстрелов с небольшим плюсом, ну и ожидаемая кучность. Правда стреляю обычно с десяти метров – там разброс поболее будет.

Следующий баллон пошёл на отстрел «Сборной солянки»:

1-й и 2-й барабан – те же шарики от Глетчера, но заряженные в латунные картриджи с тыльной части (с хвоста). 3-й барабан — шарики GAMO ROUND, заряженные в штатные картриджи, то есть с носика. 4-й барабан те же GAMO ROUND, но заряжены в пулевые картриджи – опять же с тыльной стороны. Правда в процессе перепутал надписи на мишени (хв. и нос) для третьего и четвёртого барабана, которые поправлял уже в процессе редактирования статьи.

Вот с этого момента уже появляется кое-что интересное.

Во-первых: при сравнении кучности попадания шариков в мишени № 1.1, 1.2 и №2.1, 2.2, соответственно, наблюдается явное различие не в пользу последних. С другой стороны у свинцовых шариков GAMO ROUND при заряде с хвоста кучка стала компактнее (сравнение мишени № 2.3 и 2.4).

Во-вторых, сопоставив графики отстрела шариков Глетчер произведённого посредством штатных и пулевых картриджей, становится очевидна значительная разница в скорости, которая, видимо, возрастает с увеличением длины канала ствола (если можно назвать удлинением канал пулевого картриджа).

Примерно такая же картина наблюдается при отстреле шариками GAMO ROUND. Причём на фотографии с мишенью № 2.3 видно, что свинцовые шарики, выпущенные из носовой части картриджа имели такую скорость, которая не позволила им пробить достаточную глубину в подложке мишени, чтобы не выпасть наружу (шесть шариков лежат внизу коробки). В качестве подложки под мишень используются несколько десятков черновых листов бумаги формата А3.

А вот при сопоставлении графиков скоростей пуль различной массой возникла некоторая сложность, ввиду того что при одних и тех же условиях скорость пули весом 0,35гр. будет естественно больше, чем у пули весом, например, 0,5 гр. Попробовал вывести график относительно энергии:

Но лично для меня цифры, характеризующие энергию, меняющуюся от выстрела к выстрелу, не дают информацию, доступную для анализа. В данном случае скорость как-то ближе и понятнее, а цифровые значения энергии, как то 3Дж, 7,5Дж, и т.д., более подходят для определения границ дозволенного. Тем более, что далее следовала ещё серия выстрелов с несколько различной массой боеприпасов. Для устранения возникшей несвязухи была составлена электронная таблица, при помощи которой , скорость боеприпасов различной массы была переведена в энергию, а затем, полученная энергия, по той же формуле, пересчитана обратно в скорость, но уже относительно базисной массы 0,35 гр. То есть получились значения скоростей условных шариков массой 0,35гр., выпущенных из ствола с энергией, приложенной к реальным пулям. Потом всё это, соответственно, переложил в картинки. Вот так изменился график для GAMO ROUND, приведённый к 0,35гр.:

Таблицы с приведением фактической скорости пули к скорости для пули с базисной массой 0,35 гр. (для гурманов) помещены в конце статьи, а то тут и так какое-то засилье графиков нарисовалось.

Далее приведённый к массе 0,35гр. график по свинцовым пулям:

Наблюдается некоторая «пилообразность» графика. Причём скорость выстрела в рамках опустошения одного барабана сначала падает, а потом возрастает. При использовании стальных шариков такого явного увеличения скорости не просматривалось. Тут ещё следует отметить, что в каждой серии из семи выстрелов в картридже застряло (не вылетело при выстреле) ровно по одной пуле. Это видно на графике: группы 4х6 вместо 4х7. Ввиду того, что кроме последнего (короткого) картриджа положение других шести в барабане, было «как придётся», то сейчас невозможно сказать являлось ли это следствием особенности отдельно взятого фальшпатрона, или косяк самих пуль. Вполне возможно, что причина была в одном из уплотнений (возможно более жёстком), так как шесть из них было взято из одного комплекта фальшпатронов от SW, а одно из другого.

Фото по результатам выстрелов свинцовыми пулями, 5,6 барабаны — GAMO MATCH, 7,8 барабаны — Квинтор Альфа:

Ну и в конце эксперимента – стрельба шариками «Золотая пуля» из пулевых картриджей:

На десятом барабане «Бобик сдох». В том смысле, что по сравнению с обычной серией выстрелов, исключительно шариками, количество «путёвых» выстрелов в серии с применением свинца резко уменьшилось. Седьмой шарик 10-го барабана ушёл намного ниже «блюдца с молоком», несмотря на то, что был заряжен с хвоста картриджа, и, следовательно, энергия, по сравнению со штатной зарядкой, должна была быть повыше. В связи с этим будет интересно сравнение соответствующих участков графиков, составленных по результатам отстрела Глетчеровскими шариками, заправленных в штатные картриджи, и шариками «Золотая пуля», выпущенных из пулевых клипов:

В общем, по не вполне понятным причинам, эффективность стрельбы в группе «Сборная солянка» оказалась гораздо ниже ожидаемой.

1. Наиболее эффективным по части количества выстрелов при использовании пневматического гладкоствольного револьвера системы Нагана от фирмы Глетчер является применение при стрельбе фальшпатронов и пуль (стальных шариков), указанных в руководстве по эксплуатации.

2. При замене штатных картриджей, заряжаемых с передней стороны, на фальшпатроны, предназначенные для использования свинцовых пуль в револьверах с нарезным стволом, и последующей стрельбы шариками, происходит ощутимое увеличение скорости вылета боеприпаса, но вместе с тем снижается кучность в серии выстрелов.

3. Стрельба из данного револьвера свинцовыми пулями в совокупности с фальшпатронами от «нагана» с нарезным стволом возможна, но является более обременительной по части материальных затрат, и менее эффективной по сравнению с вариантом применения штатных боеприпасов. В случае использования при стрельбе свинцовых боеприпасов предпочтительным является применение пуль сферической формы, заряженных в пулевые картриджи.

4. При стрельбе свинцовыми пулями, в границах группы выстрелов (1 барабан), происходит сначала снижение, а потом увеличение скорости (энергии) вылета снаряда. Вероятной причиной может быть изменение коэффициента трения различных металлов (сталь и свинец) друг об друга в результате охлаждения.

Стрельба с применением свинцовых боеприпасов (повышенной массы по сравнению с массой металлических шариков) ведёт к снижению количества выстрелов, произведённых с одного баллона СО2.

Ну вроде всё выложил, что хотел, у-у-ф-ф-ф.

Таблица приведения фактической скорости пули к скорости для базисной массы 0,35 гр.
