100-мм пушка БС-3. Детальные фото.

Кувалда против немецких тяжелых танков – советская 100-мм полевая пушка БС-3 1944 года

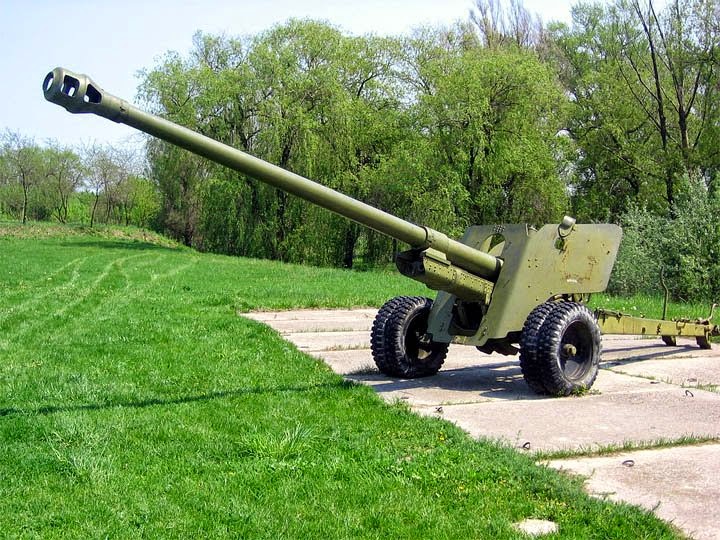

Советская 100-мм полевая пушка БС-3 образца 1944 года представляет собой мощную и универсальную буксируемую артиллерийскую систему, предназначенную для решения широкого спектра тактических задач на поле боя. Обладая высокими баллистическими характеристиками, орудие могло использоваться для борьбы с бронированными подвижными целями, для уничтожения укрепленных позиций и огневых точек противника в полосе наступления.

История создания 100-мм пуки БС-3

Вторая половина Великой Отечественной войны ознаменовалась появлением в составе танковых соединений противника большого количества тяжелых танков Pz.Kpfw.VI «Тигр» и средних танков Pz.Kpfw.V «Пантера». Имеющиеся на оснащении советских артиллеристов дивизионные орудия ЗиС-3 и противотанковые пушки ЗиС-2 не всегда могли успешно бороться с вражеской хорошо бронированной техникой. Требовалось орудие, обладающее огромной пробивной способностью, способное поражать тяжелые немецкие танки на большой дистанции.

Советские конструкторы в поисках технического решения обратили свое внимание на морскую артиллерию. Для создания новой мощной пушки в качестве технической базы было выбрано морское орудие Б-34. Проектные работы по переоборудованию морского орудия под сухопутный вариант велись под руководством В.Г. Грабина в течение всего 1943 года в блокадном Ленинграде. В итоге уже весной 1944 года новая полевая 100-мм пушка была представлена высокой государственной комиссии и принята на вооружение артиллерийских частей РККА. В серию орудие пошло под названием – 100-мм полевая пушка БС-3 образца 1944 года, индекс ГАУ — 52-П-412.

Изготовлением мощных пушек занимались сразу два предприятия – Ленинградские заводы №7 и №232. За 7 лет с 1944 по 1951 год советские предприятия выпустили 3816 орудий БС-3.

Тактико-технические характеристики советской 100-мм пушки БС-3

  • Расчет — 6 человек.
  • Боевая масса — 3,65 т.
  • Заряжание — унитарное.
  • Начальная скорость бронебойного снаряда — 895 м/с.
  • Скорострельность: 8-10 выстр./мин.
  • Максимальная дальность стрельбы — 20000 м.
  • Дальность прямого выстрела бронебойным снарядом — 1040 м.
  • Бронепробиваемость: на дальности 500 м. — 200 мм., на дальности 1000 м. — 185 мм.
  • Основные типы боеприпасов: бронебойные, бронебойно-подкалиберные, осколочно-фугасные снаряды.
  • Вес бронебойного снаряда — 30,10 кг.
  • Время перевода из походного положения в боевое: 2-3 мин.
  • Способ транспортировки: перевозится тягачами АТ-Л, Я-12, МТЛБ, грузовыми автомобилями ЗИС-151, Урал, КРАЗ.

Советская полевая 100-мм пушка БС-3 мм активно использовалась на заключительном этапе Великой Отечественной войны. Наибольший урон немецко-фашистским танковым частям советские артиллеристы нанесли во время Балатонской оборонительной операции в марте 1945 года. Орудие поставлялось за рубеж, на Ближний Восток, в Северную Корею и в Пакистан, где принимало участие в локальных вооруженных конфликтах второй половины XX века.

100-мм полевая пушка образца 1944 года (БС-3)

Весной 1943 года В.Г. Грабин в своей докладной записке на имя Сталина предложил наряду с возобновлением производства 57-мм противотанковой ЗИС-2 начать проектирование 100-мм пушки с унитарным выстрелом, который применялся в морских орудиях Б-34.

Интересно, что «предком» советских морских и сухопутных орудий калибра 100-мм была итальянская морская универсальная артсистема Минизини.

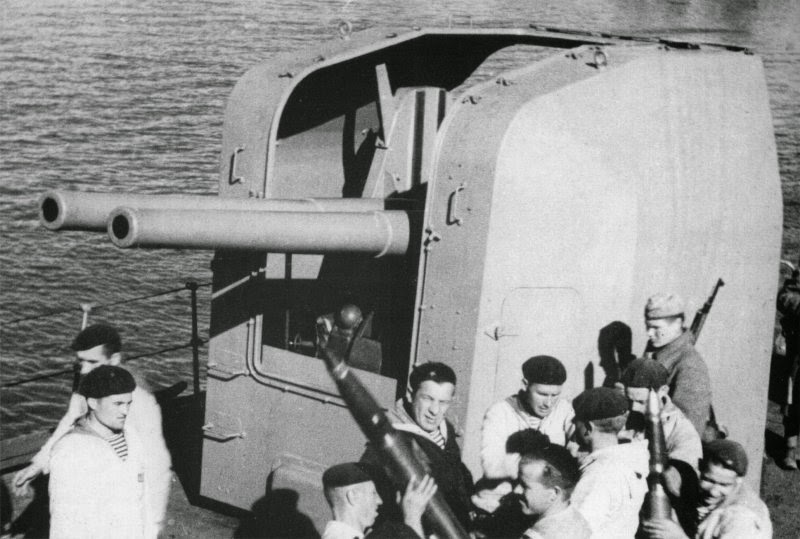

В середине 30-х годов СССР для вооружения крейсеров типа «Светлана»: «Красный Кавказ», «Красный Крым» и «Червона Украина» закупил в Италии 10 100-мм двуствольных установок разработанных инженером-генералом Эудженио Минизини.

Необходимость создания 100-мм буксируемого орудия мотивировалась появлением у немцев в 1942 году тяжелых танков Panzerkampfwagen VI «Tiger I» Ausf E, с толщиной лобовой брони 100 мм, а также возможным появлением ещё более защищённых танков и САУ.

Помимо противотанковых задач, такое орудие при переходе РККА к наступательным операциям было необходимо для разрушения полевых укреплений и ведения контрбатарейной стрельбы. Так как имеющаяся 107-мм дивизионная пушка образца 1940 года (М-60) была снята с производства, а 122-мм корпусная пушка образца 1931/37 годов (А-19) слишком тяжела и имела низкую скорострельность.

В сентябре 1943 года первый опытный образец был отправлен на полигон. Предварительные испытания показали, что новое 100-мм орудие не удовлетворяет требованиям надёжности и небезопасно в эксплуатации. После внесения ряда доработок и изменений в апреле 1944 года начались войсковые испытания четырёх пушек. Они закончились 2 мая, приёмная комиссия рекомендовала принять орудие на вооружение при условии устранения ряда недостатков.

Постановлением ГКО от 7 мая 1944 года орудие было принято на вооружение под наименованием «100-мм полевая пушка обр. 1944 г.», её заводским индексом стал БС-3. Именно под таким обозначением это орудие и стало широко известно.

Словосочетание «полевая пушка» появилось впервые в обозначении орудия, созданного в советское время. Служащие Главного артиллерийского управления долго решали, как назвать новую пушку. В качестве дивизионной 100-мм пушка оказалась слишком тяжела. А как противотанковая, она не удовлетворяла ряду тогдашних условий. Более того, создатель этого орудия В.Г. Грабин никогда не считал БС-3 противотанковой системой, что, видимо, и нашло отражение в названии.

При создании БС-3 конструкторы КБ под руководством В.Г. Грабина широко использовали накопленный ими опыт создания полевых и противотанковых пушек, а также внедрили ряд новых технических решений.

Для обеспечения большой мощности, снижения веса, компактности и высокой скорострельности на орудии такого калибра были впервые применены клиновой полуавтоматический затвор и двухкамерный дульный тормоз с эффективностью 60%.

Оригинально была решена проблема колеса, для более легких орудий обычно применялись колёса от ГАЗ-АА или ЗИС-5. Но для нового орудия они не подходили. Колёса от пятитонки ЯАЗ оказались слишком тяжелыми и большими. Тогда была взята спарка колёс от ГАЗ-АА, что позволило вписаться в заданные массу и габариты. Колеса от грузовика ГАЗ-АА имели усиленную резиновую шину, и специальную ступицу колес. Снабженные такими колесами пушки могли транспортироваться механической тягой с достаточно большими скоростями.

Весной 1944 года БС-3 было запущено в серийное производство. Но темпы выпуска в связи с загруженностью заводов оказались не высокими. До конца Великой Отечественной войны промышленностью было поставлено Красной Армии всего лишь около 400 пушек.

Благодаря наличию клинового затвора с вертикально перемещающимся клином с полуавтоматикой, расположению механизмов вертикальной и горизонтальной наводки с одной стороны орудия, а также применению унитарных выстрелов скорострельность пушки составляет 8-10 выстрелов в минуту. Стрельба из пушки велась унитарными выстрелами с бронебойно-трассирующими снарядами и осколочно-фугасными гранатами.

Технические характеристики 100-миллиметровой полевой пушки БС-3:
Масса пушки в боевом положении — 3650 кг.
Калибр ствола — 100 мм.
Длина ствола — 5960 мм/59,6 калибров.
Высота линии огня — 1010 мм.
Число нарезов — 40.
Габариты пушки в походном положении:
— длина — 9370 мм;
— высота — 1500 мм;
— ширина — 2150 мм;
Дальность стрельбы:
— ОФ-412 и ОФС — 20 тыс. м;
— ОФ-32 — 20,6 тыс. м;
— прямого выстрела — 1080 м.
Скорострельность — до 10 выстрелов в минуту.
Угол горизонтального наведения — 58 градусов.
Угол вертикального наведения — от -5 до +45 градусов.
Боеприпасы — БС, ДС, ОС, ОФС.
Заряжание — унитарное.
Прицельные приспособления:
— ОП1-5 — оптический прицел;
— С71А-5 — механический прицел (панорама).
Максимальная скорость буксировки — 50 км/ч.
Расчет — 6 чел.

100-мм БС-3 оказалось весьма эффективным противотанковым средством, что было продемонстрировано стрельбой на полигоне по трофейным танкам «Тигр» и «Пантера». За отличную бронепробиваемость, обеспечивающую поражение любого танка противника, солдаты-фронтовики присвоили ей имя «Зверобой».

Бронебойно-трассирующий снаряд с начальной скоростью 895 м/с на дальности 500 м при угле встречи 90° пробивал броню толщиной 160 мм. Дальность прямого выстрела составляла 1080 м.

Однако роль этого орудия в борьбе с танками противника сильно преувеличена. К моменту её появления немцы практически не применяли танки массировано. Выпущена БС-3 во время войны была в небольших количествах и заметной роли сыграть не могла. Кроме того большая часть поставленных в войска орудий как правило находилась далеко от «переднего края» являясь «особым противотанковым резервом» на случай прорыва больших групп тяжелых танков противника. Более того, на орудиях первого выпуска имелись только прицельные приспособления для стрельбы с закрытых позиций — панорама С-71А-5. Оптический прицел ОП1-5 для ведения огня прямой наводкой стали монтировать только через пару месяцев после начала серийного производства орудий. Впрочем, вскоре все орудия прицелами «прямой наводки» были укомплектованы.

На завершающем этапе войны 98 БС-3 были приданы как средство усиления пяти танковым армиям. Пушка состояла на вооружении легких артиллерийских бригад 3-х полкового состава (сорок восемь 76-мм и двадцать 100-мм пушек).

В артиллерии РВГК по состоянию на 1 января 1945 года находилось 87 пушек БС-3. В начале 1945 года в 9-й Гвардейской армии в составе трёх стрелковых корпусов было сформировано по одному пушечному артиллерийскому полку по 20 БС-3.

Читать еще:  152-мм гаубица Д-1. Детальные фото.

Для сравнения ПТ САУ СУ-100 с орудием аналогичного калибра Д-10С было выпущено в военное время в количестве около 2000. Естественно, что у СУ-100 действующих на поле боя в одном боевом порядке с танками, шансов встретить танки противника были намного выше и эти самоходки внесли гораздо больший вклад в дело борьбы с вражескими танками.

БС-3 имело ряд недостатков, которые затрудняли её использование в качестве противотанковой. При стрельбе орудие сильно прыгало, что делало небезопасной работу наводчика и сбивало прицельные установки, что, в свою очередь, приводило к уменьшению практического темпа прицельной стрельбы — качества для полевого противотанкового орудия очень важного.

Наличие мощного дульного тормоза при небольшой высоте линии огня и настильных траекториях, характерных для стрельбы по бронецелям, приводило к образованию значительного дымопылевого облака, демаскировавшего позицию и ослеплявшего расчет.

Подвижность орудия с массой более 3500 кг оставляла желать лучшего, транспортировка силами расчёта на поле боя была практически невозможна.

Если буксировка 45-мм, 57-мм и 76-мм орудий осуществлялась конными упряжками, автомобилями ГАЗ-64, ГАЗ-67, ГАЗ-АА, ГАЗ-ААА, ЗИС-5 или поставляемыми с середины войны по ленд-лизу автомобили Dodge WC-51 («Додж 3/4»), то для буксировки БС-3 требовались гусеничные тягачи, в крайнем случае полноприводные грузовые автомобили Studebaker US6.

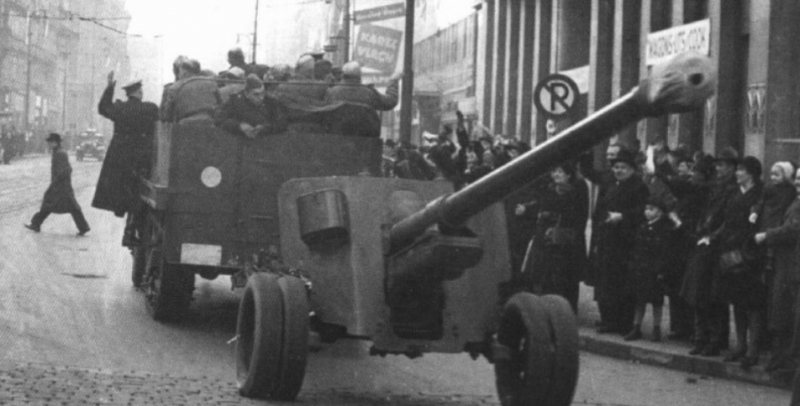

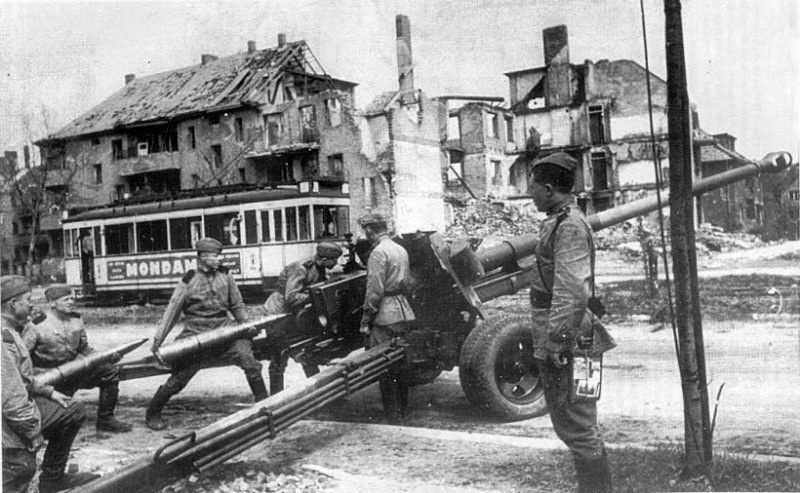

В ходе боевых действий на завершающем этапе войны БС-3 применялось в основном как корпусная пушка для стрельбы с закрытых позиций и для контрбатарейной борьбы благодаря своей высокой дальности огня.

Иногда она вела огонь прямой наводкой по укреплениям противника. Случаи же использования 100-мм орудий БС-3 против бронетехники были очень редкими.

Дать однозначную оценку этому орудию достаточно сложно. С одной стороны БС-3 уверенно поражала любой тяжелый германский танк, и было достаточно эффективно при стрельбе с закрытых позиций. С другой стороны, необходимость в таком орудии была неочевидной. К моменту принятия на вооружение БС-3 хребет «панцерваффе» был сломан, в РККА уже имелись достаточно эффективные 57-мм противотанковые орудия ЗИС-2, САУ СУ-100 и танки Т-34-85. В крайнем случае, для борьбы с немногочисленными тяжелыми танками противника могли быть привлечены 122-мм пушки А-19 и 152-мм гаубицы-пушки МЛ-20, а также тяжелые САУ ИСУ-122 и ИСУ-152.

Более востребованной в годы войны была бы 85-мм противотанковая пушка, которая могла перекатываться на поле боя силами расчёта, была компактней, проще и дешевле в производстве. А в случае применения бронебойно-подкалиберного снаряда, по характеристикам бронепробиваемости не уступало 100-мм БС-3.

Но разработка такого орудия затянулась, и оно поступило на вооружение уже после войны. Это было созданное под руководством главного конструктора Ф. Ф. Петрова 85-мм орудие Д-44, принятое на вооружение в 1946 году. Впоследствии было решено использовать 85-мм Д-44 в качестве дивизионной для замены ЗИС-3, а борьбу с танками возложить на более мощные артсистемы и ПТУР.

В этом качестве орудие Д-44 применялось во многих конфликтах, в том числе на просторах СНГ. Последний случай боевого применения отмечен на Северном Кавказе, в ходе «контртеррористической операции». В войсках Д-44 намного пережило БС-3. Уступая последнему по могуществу действия снаряда и дальности стрельбы, 85-мм орудие было более чем в 2 раза легче, проще в обслуживании и удобней.

До прекращения производства в 1951 году промышленностью было поставлено в войска 3816 орудий БС-3.

В послевоенные годы пушку БС-3 подвергли небольшой модернизации, которая в первую очередь касалась боеприпасов и прицелов.

В первые послевоенные годы для буксировки орудия обычно использовались тягач АТ-Л и автомобиль ЗИС-151. В середине 50-х основным средством тяги стал лёгкий полубронированный гусеничный артиллерийский тягач АТ-П. В качестве тягача использовался так же МТ-ЛБ.

До начала 1960-х пушки БС-3 могли бороться с любыми западными танками. Однако позже ситуация изменилась: бронебойные снаряды пушки БС-3 были неспособны пробивать лобовую броню башни а также верхнюю лобовую броню британских танков «Чифтен» и американских М-48А2 и М-60. Поэтому в срочном порядке были разработаны и приняты на вооружение оперенные кумулятивные и подкалиберные снаряды. Подкалиберные снаряды были способны пробивать любую броню танка М-48А2, а также башни танков «Чифтена» и М-60, однако не пробивали верхнюю лобовую броню данных танков. Кумулятивные снаряды были способны пробивать любую броню всех трех танков.

Однако после появления новых противотанковых орудий: 85-мм Д-48 и 100-мм гладкоствольных Т-12 и МТ-12, орудие БС-3 стало постепенно изыматься из войск и передаваться «на хранение». Значительное количество БС-3 было поставлено за рубеж, где они пользовались популярностью благодаря унификации по боеприпасам с орудиями широко распространенных советских танков Т-54/Т-55.

В боекомплект 100-мм орудия БС-3 входили следующие боеприпасы:
Осколочно-фугасный снаряд ОФ-412:
Выстрелы — 3УОФ412/3УОФ412У.
Масса снаряда — 15,6 кг.
Масса взрывчатого вещества — 1,46 кг.
Начальная скорость — 900 м/с.
Дальность прямого выстрела — 1100 м.
Максимальная дальность стрельбы — 20 тыс. м.

100-мм унитарные выстрелы с осколочно-фугасными снарядами ОФ-412: а — с полным зарядом; б — с уменьшенным зарядом

Осколочная граната О-412:
Выстрел — УО-412.
Вес снаряда — 15,94 кг.
Начальная скорость — 898 м/с.
Максимальная дальность стрельбы — 21,36 тыс. м.
Дальность прямого выстрела — 1,2 тыс. м.

Бронебойные снаряды БР-412, БР-412Б, БР-412Д:
Выстрелы — УБР-412/3УБР3/3УБР412Д.
Вес снаряда — 15,088 кг.
Вес взрывчатого вещества — 0,06 кг.
Начальная скорость — 895 м/с.
Дальность прямого выстрела — 1040/1070 м.
Максимальная дальность стрельбы — 4 тыс. м.

100-мм унитарные выстрелы с бронебойно-трассирующими снарядами: а — со снарядом БР-412Д с бронебойным и баллистическим наконечником, б — со снарядом БР-412Б с баллистическим наконечником

Бронебойные подкалиберные снаряды 3БМ25 и 3БМ8:
Выстрел — 3УБМ11 и 3УБМ6.
Масса снаряда — 5,7 кг.

Кумулятивные бронебойные снаряды 3БК17, 3БК5:
Выстрел — 3УБК9 и 3УБК4.

Осколочно-фугасный снаряд ОФ-32 (1980-е годы):
Выстрел — 3УОФ10/3УОФ11.
Масса снаряда — 15,6 кг.
Масса взрывчатого вещества — 1,7кг.
Дальность стрельбы прямого выстрела — 1100 м.
Максимальная дальность стрельбы — 20600 м.

Управляемая противотанковая ракета 9М117 комплекса «Бастион»:
Выстрел — 3УБК10-1.
Дальность стрельбы — 100-4000 метров.
Бронепробиваемость: под 60 градусов — 275 мм, под углом 90 градусов — 550 мм.

В 80-х годах орудие прошло последнюю, на мой взгляд, совершенно неоправданную для этой явно безнадёжно устаревшей артсистемы к тому времени модернизацию. В боекомплект 100-миллиметровой пушки БС-3 поступил управляемый противотанковый снаряд 9М117 (ракетный комплекс «Бастион»), его эффективная дальность стрельбы оставляла до 4000 метров и пробивавший по нормали 550-миллиметровую броню. Но к тому моменту в войсках орудий БС-3 оставалось уже немного, и можно сказать, что средства на опытно-конструкторские работы по модернизации были потрачены зря.

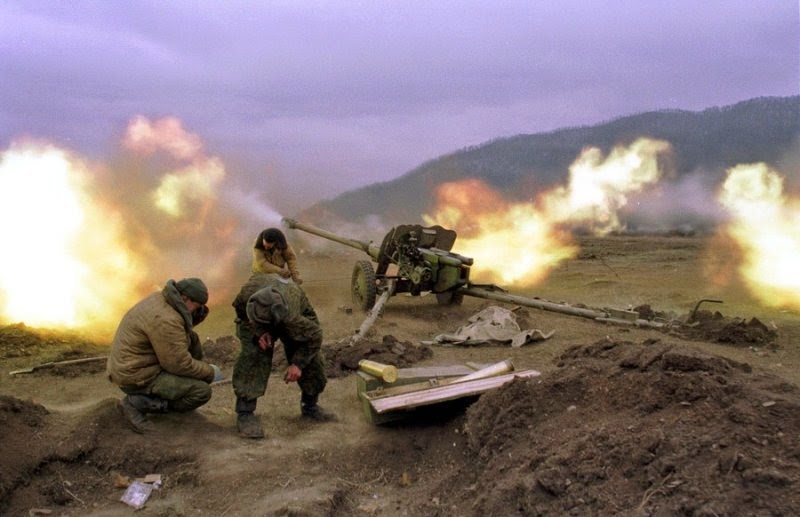

В настоящее время 100-мм орудия БС-3 в большинстве стран, куда они поставлялись, уже сняты с вооружения строевых частей. В России пушки БС-3 по состоянию на 2011 год состояли в качестве орудия береговой обороны на вооружении 18-й пулеметно-артиллерийской дивизии, дислоцированной на Курильских островах, а некоторое количество их имеется на хранении.

БС-3 – первая во многих смыслах

В годы Великой Отечественной войны шло постоянное противоборство противотанковой артиллерии и брони танков. Германская армия уже на начальных этапах столкнулась с проблемой недостаточной защищенности своей техники. Уже в 1942 году появляются модификации танков с увеличенной толщиной брони и длинноствольными орудиями, которые позволили увеличить расстояние боя.

Советская промышленность в ответ начала выпуск 76 и 85 мм противотанковых орудий, а в 1943 году началась разработка оригинальной 100 мм пушки БС-3 универсального типа, которая могла бороться как с танками, так и с пехотой противника. Благодаря продуманной конструкции и высокой мощности система продержалась на вооружении более 70 лет, став основой для ряда противотанковых орудий.

Создание

В основе 100 мм пушки БС-3 лежит флотское орудие Б-34, разработанное на заводе «Большевик» в 1936 году на основе некоторых решений, позаимствованных у итальянской универсальной системы Минизини. Предпосылкой создания новой противотанковой пушки стало нарастающее усиление броневой защиты германских танков, начавшееся еще в 1942 году. Появление тяжелого танка «Тигр» дополнительно ускорило формулирование технического задания, которое вышло в середине апреля 1943 года в виде постановления ГКО.

Поскольку времени у конструкторов на создание принципиально новой системы не было, то в качестве базы пришлось выбирать из имеющихся в серийном производстве орудий. В качестве вариантов предлагалась 107 мм пушка М-60 и 122 мм орудие А-19, также было рекомендовано обратить внимание на баллистику и качества корабельного орудия Б-34. Именно эта пушка и заинтересовала В.Г. Грабина, который возглавлял бюро ЦАКБ.

Компоновочную схему главный конструктор поручил разработать А.Е. Хворостину, который ранее участвовал в создании дивизионной системы ЗиС-3. Одновременно создавались чертежи 122 мм орудия, но проблемой стала невозможность разработки унитарного патрона, а использование раздельной схемы заметно снижало скорострельность.

Документация в первых числах апреля того же года поступила на Мотовилихинский завод, расположенный в Перми. Первоначально орудие получило индекс С-3, а крупнокалиберный конкурент получил обозначение С-4. От ЦАКБ в Перми находился представитель П.А. Тюрин, который контролировал сборку прототипов. К осени 1943 года опытные образцы, установленные на сдвоенные пневматические шины от грузового автомобиля ГАЗ-ММ, были отгружены в ЦАКБ.

Читать еще:  В-11: спаренная зенитная пушка, 37-мм. Детальные фото

Первые тесты 100 мм орудия, проведенные на Софринском полигоне, вызвали нарекания со стороны заказчика, кроме того были замечания по надежности и безопасности применения.

Первым недостатком стало недостаточно прочное крепление дульного тормоза, а вторым – подпрыгивание пушки при выстреле, которое стало «фирменным» дефектом пушки. Но уже тогда было принято решение о серийном производстве орудия С-3 на заводе «Большевик», который находился в блокадном Ленинграде.

Несмотря на вывоз части оборудования, предприятие могло выпускать 100 мм стволы в полном объеме. Подобное решение оказало большую моральную поддержку городу и работникам завода.

Недочеты были оперативно устранены коллективом конструкторов во главе с В.Г. Грабиным, а в середине весны 1944 года были проведены дополнительные испытания орудия на Ржевском полигоне. Немного позднее началась пробная армейская эксплуатация 4 серийных экземпляров, которая велась на Гороховецком полигоне.

В процессе испытаний был обнаружен дефект, природу которого долгое время установить не удавалось. Во время стрельб на одном из С-3 сорвало часть казенника, который имел расчетную 4-кратную прочность. Длительные дискуссии и поиск крайнего результатов не давали, пока не появилось предположение, что разрушение стало следствием технологии производства. При ручной доводке образовывались зоны концентрации напряжений, которые и привели к разрушению. После корректировки документации дефект не повторялся ни разу.

Уже в ходе испытаний было установлено, что бронебойный снаряд обеспечивает поражение корпуса тяжелого танка «Тигра» в фронтальной проекции с дистанции от 2000 м. Бортовая проекция пробивалась под углом 60⁰ с расстояния 1300 м.

Самоходная установка «Фердинанд», оснащенная лобовым листом толщиной 200 мм, оказалась для С-3 более трудным противником. Пробить фронтальную часть корпуса или рубки снаряд не смог, но сколы, образовавшиеся на обратной стороне листов, привели к повреждению внутренних элементов установки. Бортовые листы тяжелого самоходного орудия пробивались снарядами С-3 без проблем.

Несмотря на выявленные недостатки, орудие было рекомендовано к серийному производству (при условии доведения конструкции до обозначенных требований).

Окончательное принятие на вооружение состоялось 7 мая, система получила официальное обозначение «100 мм полевая пушка образца 1944 года» или БС-3. При этом орудие стало первым, получившим в индексе словосочетание «полевая пушка». Прототип 122 мм системы С-4 был испытан и активно дорабатывался, но в серию не попал.

Серийное производство пушки БС-3 развернули уже в середине 1944 года на заводах «Арсенал» и «Большевик», расположенных в Ленинграде. Всего за этот год в армию были отгружены 341 экземпляра орудия. Серийное производство продолжалось до 1951 года, причем на протяжении последних 5 лет выпуск велся только заводом «Арсенал». Всего было собрано немногим более 3,8 тыс. экземпляров пушки БС-3.

После войны конструкция орудия БС-3 практически не изменялась, модернизация сводилась к введению новых типов снарядов, обеспечивавших повышение пробиваемости брони и точности ведения огня. Также применялись улучшенные прицелы, обеспечивавшие более точное позиционирование ствола. В 1950 году была предпринята попытка создания орудия с безгильзовым боеприпасом. Испытания показали жизнеспособность и перспективность идеи, но до серийного выпуска дело не дошло.

На основе БС-3 были разработаны опытные системы С-6-I и С-6-II, проходившие испытания в 1945-46 гг., но в серию не попавшие. В 1949 году В.Г. Грабин разработал несколько модификаций своего детища, причем часть моделей оснащались самоходной ходовой частью. Но в производство эти модификации также не пошли. В 1950 году орудие модернизировали до стандарта БС-3Н (код ГРАУ 53-П-412Н).

Доработка заключалась в установке прицелов ночного видения, которые расширили сферу применения пушки.

В 1954 году возникла очередная идея превращения пушки БС-3 в самоходную установку, путем установки дополнительного модуля с 55-сильным чехословацким бензиновым мотором «Татраплан» и механической коробкой. Проект развития не получил, прототип не строился.

Конструкция и боеприпасы

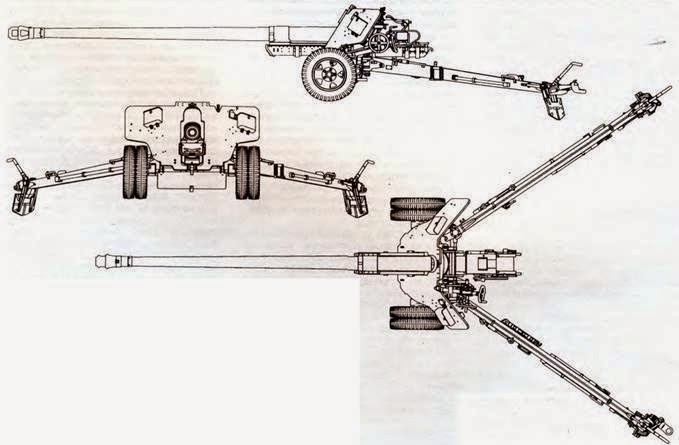

Орудие БС-3 состоит из ствола с затворной частью, установленного на колесный лафет. Ствол имеет моноблочную схему, оснащен казенником и дульным тормозом. На внешней поверхности имеются 2 кронштейна, предназначенных для соединения с корпусами противооткатных цилиндров. Для обеспечения повышенной скорострельности применен клиновой вертикальный затвор, оснащенный полуавтоматическим приводом от копирного устройства. Для наведения на цель используется панорама и оптический прицел, причем на первых сериях БС-3 он отсутствовал.

Противооткатные устройства БС-3 включают в себя гидравлический тормоз и комбинированный накатник, заполненный жидкостью и сжатым воздухом (или азотом). Поскольку цилиндры установлены на боковой части ствола, то они движутся в процессе отката, а штоки остаются неподвижными. Длина отката зависит от мощности заряда. Дополнительно в конструкцию орудия БС-3введен гидропневматический уравновешивающий механизм, состоящий из 2 цилиндров.

Ходовая часть БС-3, оснащенная пневматиками усиленной схемы, оборудована торсионной подвеской. При разведении станин подвеска автоматически отключается. Для возврата работоспособности достаточно свести станины в транспортировочное положение. Для установки БС-3 на тягач используется прямое соединение с прибором, расположенным на задней поперечине рамы тягача.

В состав боекомплекта БС-3 входят следующие унитарные патроны:

  1. Патрон УБР-412/412Д/412Б, весящий 30 кг и снаряженный бронебойным снарядом с донным взрывателем и трассером. Снаряды могут иметь притупленную носовую часть, оснащенную баллистическим наконечником. Также применялись остроконечные снаряды. Все варианты имеют 2 ведущих пояска, разрывной заряд расположен в полости ближе к донной части корпуса. Для подрыва применены инерционные взрыватели МД-8.
  2. Патрон УОФ-412/412У с осколочно-фугасной гранатой. Боеприпасы отличаются весом метательного заряда. Граната оборудована взрывателем РГМ-6, размещенным на заострении корпуса. Взрыватель имеет регулятор чувствительности, что позволяет использовать снаряды для разрушения легких земляных укреплений или поражения живой силы противника.
  3. На ранних этапах применения БС-3 встречались патроны с морской гранатой, которая оснащалась специальным переходным кольцом для установки взрывателя РГМ-6. В послевоенные годы подобный патрон не применялся.
  4. Для постановки дымовых завес используются патроны УД-412 или 412У, также отличающиеся весом заряда. Внутри корпуса снаряда расположен вышибной заряд, который выбрасывает дымовой состав ДВ на основе фосфора, обеспечивающий постановку завесы из плотного белого тумана.
  5. Для обучения расчета БС-3 применялся трассирующий практический снаряд, входивший в состав патрона УПБР-412. Взрыватель и боевой заряд отсутствуют, на донце размещен трассер.

Для уверенного поражения тяжелобронированных целей в 1944-45 гг. были созданы специальные снаряды «Кольцо», обладавшие уменьшенным весом. За счет этого удалось достичь начальной скорости 1650 м/с, но в серию боеприпасы не попали из-за невысокой востребованности. Также не применялись для БС-3 и подкалиберные снаряды.

Все патроны для БС-3 оснащены многоразовой латунной гильзой, тип боеприпаса и заряда наносятся черной краской на боковой поверхности. Для формирования заряда используется бездымный порох различных марок. Внутри гильзы укалывается флегматизатор и кусок свинцовой проволоки, предназначенный для очистки канала ствола от меди.

При использовании уменьшенного заряда флегматизатор не укладывается, поскольку пониженное давление газов не способствует выгоранию ствола при выстреле. Для производства холостого выстрела из БС-3 применяется специальный заряд, размещенный в укороченной гильзе.

Для предохранения снарядов от коррозии используется нанесение масляной краски серо-дикого цвета, но встречаются снаряды естественного цвета или покрытые серебристым лаком.

Медные ведущие пояски окраске не подлежат. Унитарные патроны для БС-3 поставлялись в армию в специальных деревянных ящиках, на боках которых имелась пояснительная маркировка.

Технические характеристики и аналоги

Наиболее близким аналогом БС-3 является германская противотанковая пушка Pak 43, которая начала создаваться в 1942 году на базе зенитного орудия. Ранний вариант использовал лафет от полевой 105 мм пушки, при этом сохранялся щит больших размеров.

Позднее стал применяться 4-колесный лафет, повысивший маневренность системы и увеличивший углы обстрела.
