Стрелы для пневматики

arbalet-airgun

Стрелы для пневматики

Не так давно на базе пневматики с предварительной накачкой (PCP) возник фактически новый класс оружия – так называемые «пневматические арбалеты» («Pioneer Airbow»), чуть ранее ажиотаж в стрелковом мире вызвал уникальный «Airrow Stealth». Все бы хорошо, но стоимость подобных образцов составляет одну-две тысячи долларов. Однако творческая мысль эйрганнеров и оружейной промышленности не стоит на месте.

Кому-то в голову пришла светлая мысль: а надо ли вообще покупать новое оружие и нельзя ли как-то приспособить для охоты на крупного зверя уже существующие винтовки? Идея ее реализации посетила, конечно же, американцев. Хотя бы по той простой причине, что у них в совершенно свободном обороте находится PCP-пневматика 50-го калибра (12,7 мм), позволяющая, грубо говоря, затолкать в ствол малость доработанную стрелу с оперением и охотничьим наконечником. Вот что у них получилось.

В августе 2016 года компания «Air Venturi» представил на суд стреляющей общественности свою разработку – «Air Bolt».

Сразу бросается в глаза характерное утолщение на «пятке» (хвостовике) стрел. Именно оно создает герметичное уплотнение при вставке болта в ствол до упора. Вот так конкретно это выглядит на «БигБор»-винтовке 50-го калибра «Dragon Claw» производства хорошо известной российским эйрганнерам южнокорейской компании «Sam Yang».

Хорошо заметно, что дульный срез позволяет использовать не только спортивные наконечники оживальной формы, но и лезвийные охотничьи. Правда, длина ствола должна составлять не менее 22 дюймов, или 560 мм. Зато подойдет любая PCP-винтовка калибра 12,7 мм.

Напомню, что абсолютное большинство охотничьих блочных современных арбалетов выдают максимум 410 fps, причем стрелами порядка 350 гран. «Pioneer Airbow» способен на большее — 375-грановая стрела развивает 450 fps – однако до показателей продукции «Air Venturi» он не дотягивает. Действительно уникальный по конструкции «Airrow Stealth Model 8S1P» поражает своими 600 fps (180 метров в секунду!), но здесь используется легкая 125-грановая (без наконечника) 16-дюймовая стрела, не очень-то подходящая для зверовой охоты.

Объясняется это просто. Обе компании не имеют в своих линейках мощной пневматики на уровне верхней планки класса «Big Bore».

«Crosman», охватывающий своей номенклатурой, пожалуй, все сегменты мирового пневморынка, выпускает лишь одну модель действительно серьезного калибра — «Bulldog» в версиях «.357» и «Bulldog Realtree Xtra». Но .357 это далеко не .50. «Бульдог», собственно, и послужил базой для создания «Pioneer Airbow» (на фото).

Компания «Swivel Machine» специализируется именно на охотничьей пневматике калибров от .177 (4.5 мм) до .38, то есть 9 мм. Поэтому хитро задуманный и искусно исполненный «Airrow Stealth Model 8S1P» (на фото внизу) по своим исходным ТТХ не мог соперничать с характерным для тяжелых пулеметов 50-м калибром.

«Air Venturi», как видим, не стала углубляться в дебри точной механики и, не затрагивая классическую конструкцию стандартных PCP-винтовок, сосредоточилась на доработке боеприпасов. Позаимствовав, похоже, идею с уплотнением хвостовика стрелы у «Кросмана». Результат получился неплохой: кучность у «Air Bolt» по результатам контрольных стрельб стабильно составляет около дюйма (2,54 см) на тридцатиметровой дистанции, наиболее оптимальной на зверовой охоте.

Как мы видели, первоначально производитель ориентировался исключительно на сверхмощные винтовки 50-го калибра (12,7 мм). И вот пришел черед их младших собратьев.

Итак, «Seneca Recluse 500cc Ultimate Hunters Combo» (на фото) — это не что иное, как южнокорейская «Sam Yang Recluse» .357, то есть в калибре 9 мм. Собственно, вклад «Air Venturi» свелся к комплектации изделия шестью стрелами собственной разработки «Air Bolt» да съемный кивером (колчаном) для них. Ну и быстросъемной дульной насадкой под охотничьи стрелы с лезвийными наконечниками-бродхэдами. Естественно, стрельбу из оружия можно вести как ими, так и стандартными пулями. Кстати, в 2018 году «Air Venturi» выпустила двустволку 50 калибра «Seneca Double Shot», способную еще и стрелять дробью!

Различия новых и старых боеприпасов сразу же бросаются в глаза. Скорее всего, отсутствие оперения у 9-миллиметровых версий негативно скажется на стрелковых показателях.

Дополнение. ноябрь 2019 года

Читать еще:  Винтовка Корд, крупнокалиберная снайперская, ее описание и ТТХ, история создания КСВК, точность и кучность стрельбы, порядок разборки

Кстати, до недавнего времени неясным оставался лишь один момент: даже диаметр канала ствола 50-го калибра вряд ли позволит вставить стрелу с оперением. По крайней мере с таким, какое изображено на фирменных иллюстрациях. И действительно, это так. Но винтовки-то реально стреляют! Как это получается — смотрите на видео.

пневма под стрелы

перемещено из охота с пневматикой

а есть ли оружие по принципу пневмы, стреляющее стрелами по типу арбалета? (не подводное)

bval
а есть ли оружие по принципу пневмы, стреляющее стрелами по типу арбалета? Конечно есть и даже на ганзе ссылки на такие штуки проскакивали, вот только ссылки я не сохранил.

спасибо за ссылку, а нет ли на русском языке, и вообще, как такое оружие называется?

Это как раз для Alex.A (он часто стрелков из лука поминает) – стрелы в комплекте с пневматическим пускателем!

Fil55
Это как раз для Alex.A (он часто стрелков из лука поминает) – стрелы в комплекте с пневматическим пускателем!

Чтобы он склеил две стрелы и каждой ещё по шарику вклеил?

Сдаётся мне, что подобный агрегат посерьёзнее девятки будет по поражающему действию.

Rizolder
Сдаётся мне, что подобный агрегат посерьёзнее девятки будет по поражающему действию. Можешь даже в этом не сомневаться!

kombat0302
Можешь даже в этом не сомневаться!

Сквозной разрез практически шириной в ладонь получается?

Rizolder
Сквозной разрез практически шириной в ладонь получается? Немного скромнее конечно, от 2,5 до 6см., но этого вполне достаточно чтобы наступил шок от обильной кровопотери уже через 10-15сек. После этого зверь останавливается и еще через пару мгновений падает замертво. Чтобы стрелой сделать подранка – это надо сильно постараться! Единственный минус охоты со стрелами, это стоимость самих стрел с наконечниками, цена может доходить до 1,5кило-рублей за шт!

Дороговато, с одной стороны. А с другой, если сравнить с ценами на иностранные патроны для нарезняка – не так уж и страшно. Тем более что для тренировки-то стрелы многоразовые, хоть и ломаются периодически.

Rizolder
для тренировки-то стрелы многоразовые, хоть и ломаются периодически. Да вроде живут на тренировках без проблем! Если щит стрело-улавливатель нормальный и по пенькам не стрелять, то стрелы практически вечные. Я свои шесть тренировочных стрел из блочника уже раз по 700 в щит запустил, главное в одну мишень не стрелять более чем одной стрелой, иначе могут друг друга покалечить!

Четыре тысячи выстрелов считай. такое количество тренировочных выстрелов можно позволить либо с пневмы, либо с чего-то, у чего многоразовые снаряды.
Либо с пневмы, стреляющей многоразовым снарядом.

Мне начинают нравится эти агрегаты. Жаль их правовой статус совсем непонятный в наших краях.

Rizolder
Мне начинают нравится эти агрегаты. Жаль их правовой статус совсем непонятный в наших краях. Дык по закону является сходным с оружием изделием не более, ну а на деле тихое и добычливое приспособление.

А с другой, если сравнить с ценами на иностранные патроны для нарезняка – не так уж и страшно. Да ну, где такие патроны под 1.5 килорубля. Релоад в руки тогда и как максимум в 50 рублей уложиться можно!
Дык по закону является сходным с оружием изделием не более, ну а на деле тихое и добычливое приспособление. Опять на луки и арбалеты скатились? Я думаю, что прицельную пневматику со стрелами трудно будет сделать – для стрелы нужно оперение для стабильной и точной стрельбы. а как в ствол то перья засунуть? А так уже давноесть- для подводной охоты – но там дистанция всего метров 7, максимум 10.

а как в ствол то перья засунуть? так же как у снаряда для гранатомёта,
повторюсь: как такое оружие называется?

BOBSS
Я думаю, что прицельную пневматику со стрелами трудно будет сделать – для стрелы нужно оперение для стабильной и точной стрельбы. а как в ствол то перья засунуть? Если стрела лучная, то можно обойтись без оперения, неоперенные летят ничуть не хуже, проверено! bval
повторюсь: как такое оружие называется? А вот хрен его знает как его правильно назвать!? Наверное прневмостреломет он и есть.

Читать еще:  Мощная пневматика: МР-515 «Барракуда»

перемещено из охота с пневматикой

BOBSS
а как в ствол то перья засунуть?
А может надо стрелу не в ствол засовывать, а наоборот на ствол одевать? Тогда с оперением проблем не будет. Стрела полая внутри, и ствол в виде тоненькой трубочки под внутренний диаметр стрелы

Ксанка
на ствол одевать?
Тонкостенная трубка с внутренней полированной поверхностью? А ежели грязь в нутрь попадёт? Да и
Ксанка
ствол в виде тоненькой трубочки
для интересной энергетики выстрела.
Хотя я в стрелометании не очень.
Прикалывался проще. На деревянную шпажку для шашлыка с одного конца одевал обрезок(с ваткой)ушной палочки. Всё это пихал в ствол 2300 и отстреливал. Улетали в “направлении стрельбы”. Идея пришла во время очередной чистки ствола. Так что не “пробивной способности” не “кучности” не выяснял.

порвет ее в таком случае

Не факт. Тут что пересилит. Сопротивление стрелы “старту” или толщина её стенок.

а сравнить площади поверхностей?

А уточнить прочность материалов и нагрузки?
О чом спорить если ничего не известно

это я к чему – винтовочные гранаты вставлялись в ствол

Ну надевать их с наружы на стволы оборудованные прицельными приспособлениями и ложем было бы затруднительно. а производить спецыальные винтовки без ложе и мушек. (глупо)
Винтовочные гранаты-обходной вариант гранатомёта.
К стати если брать тот же гранатомёт то даже надкалиберные гранаты и те вставляются в нутрь ствола.
Так что думаю что одевание стрелы поверх ствола(для непомятьоперение)не вариант
К стати подобные экстравагантные “проекты” иногда предлагаются для “решыть проблему в лоб” Правда их воплощения в жызнь ждать не стоит

Сволочи! Что они сделали с РПШ.

Интересно, почем там РПШ, и продаются ли они

Так написать спросить?

Так написать спросить? Дык зачем людей тревожить? Покупать то все равно не буду. Просто мне кажется, что переделок пневмы там или небыло, или они обратимы. Может нашелся запас РПШ?

Блин пока сопли жевал меня уже вставили, готов постоять тут вместо танкового конца.Кстати, если мой ствол приладить к Дриксовской “Гражданской версии”, китованные кондоры будут нервно курить в сторонке, да и у меня вроде ничего.На 18атм ВЗ-3 накопитель 130 см куб стрелу 26,44гр послал на 132,4м/с 231,89 желудей.При этом только поршень-толкатель съедает под 80дж, но мне не жалко.

Стрельба стрелами из РСР

Сообщение RVV58 » 11 янв 2014, 18:32.

Сообщение ceolos » 11 янв 2014, 18:53.

Сообщение RVV58 » 11 янв 2014, 19:27.

Сообщение ceolos » 11 янв 2014, 19:30.

Сообщение ceolos » 11 янв 2014, 19:31.

Сообщение Youri » 11 янв 2014, 20:27.

Сообщение Непушист » 11 янв 2014, 20:29.

Сообщение Fil55 » 11 янв 2014, 20:34.

Сообщение Youri » 11 янв 2014, 20:48.

Сообщение ceolos » 11 янв 2014, 20:50.

Сообщение Youri » 11 янв 2014, 20:55.

Сообщение RVV58 » 11 янв 2014, 20:57.

Сообщение ceolos » 11 янв 2014, 21:22.

Сообщение ceolos » 11 янв 2014, 21:23.

Сообщение Youri » 11 янв 2014, 21:27.

Сообщение drix » 11 янв 2014, 21:47.

Сообщение ceolos » 11 янв 2014, 21:53.

Сообщение RVV58 » 11 янв 2014, 22:09.

Сообщение johnny lime » 11 янв 2014, 22:10.

Сообщение ceolos » 11 янв 2014, 22:18.

Сообщение drix » 11 янв 2014, 23:08.

Сообщение Andros0479 » 11 янв 2014, 23:22.

Сообщение ceolos » 11 янв 2014, 23:22.

Сообщение ceolos » 12 янв 2014, 13:28.

Изготовление пуль для пневматики калибра 4,5 мм

Видов пуль для пневматического оружия множество, отличаются они по форме, материалу и назначению. Рассмотрим основные аспекты промышленного производства свинцовых пуль для нарезного пневматического оружия.

К этим пулям можно отнести 3 вида:

цилиндрические (стаканчик, колпачок);
круглые (шарообразные);
“диаболо”.

Сразу отмечу что пули мелких калибров и в частности 4.5 мм не льют в принципе. Даже при литье пуль больших калибров (9 мм и выше) их потом обжимают специальным обжимным инструментом для того чтоб устранить дефекты литья. Соответственно малые калибры лить не выгодно и затратно по времени о качестве говорить вобще не стоит.

Читать еще:  Ten Point Stealth NXT

На стадии подготовки заготовки для производства любых типов пуль является следующая последовательность технологических операций:
подготовка и дозировка шихты (компонентов плавки);
собственно плавка, при которой происходит смешивание и усреднение компонентов свинцового сплава;
отливка слитков в специальные формы;
вытяжка полосы из слитка методом продольной прокатки или прессования
рубка полосы на заготовки.

Дальнейшие технологические операции различны для разного типа пуль.
Колпачковые пули

Колпачковые пули,из за их формы подлежат штамповке в закрытой матрице и за одну операцию. Процесс штамповки приведен далее.

Пули этого типа довольно просто изготовить и себестоимость не высока. Скорость производства на современном оборудовании примерно 20-25 штук в секунду, производятся быстро распространены широко. пули некоторых производителей по качеству сильно приближены к пулям “диаболо”.
Пули “Диаболо”

Пули “диаболо” изготавливают за несколько этапов штамповки в закрытых матрицах, ей придают форму стаканчика и точно подгоняют по весу. А в заключении может быть обкатка или штамповка в разъемной матрице.

Обкатка или как её еще называют “поперечная прокатка” осуществляется между двух профилированных вальцов, вращающихся в одну сторону с разной скоростью, между валком и планкой или вообще между двумя планками; заготовка может находиться на оправке или без нее. К преимуществам обкатки можно отнести относительную простоту и высокую производительность, но есть и минусы, так как пули мелкие то есть определенная трудность в подаче заготовки в зону деформации и в обще процесс зависит от множества факторов таких как температура, состав материала, смазка, форма исходной заготовки и прочих, как итог добиться качественной повторяемости довольно проблематично.

Хорошее качество дает производство методом штамповки. Штампованные пули – самые качественные. Стойкость штампа к нагрузкам очень высока, соответственно повторяемость хорошая и качество продукции тоже. Но у штампов для “диаболо” есть серьезный минус – они очень дороги, если сравнивать со штампами для колпачковых пуль. Работает такой штамп совсем в других условиях, на него воздействуют очень высоким давлением и к изготовлению штампа предъявляются довольно высокие требования.

Производительность относительно низкая и скорость производства это основной минус. Лини производства пуль очень дороги поэтому штампованные пули в разы дороже катанных пуль.

Ниже приведена схема штамповки в разъемной матрице:

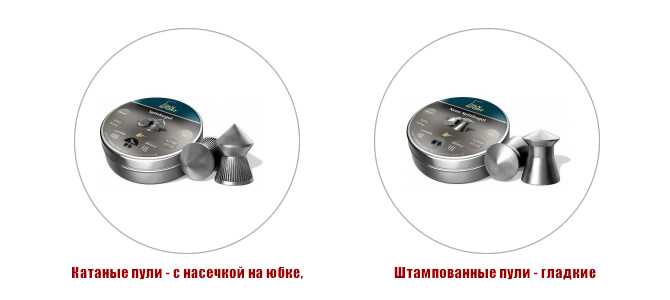

Различают катаные и штампованные пули по наличию насечки на боковой поверхности пули. Насечки – это отпечаток инструмента обкатки. Штампованные пули насечек не имеют. На штампованной “колпачковой” пуле риски выполнены по другой технологической причине.

Следует отметить, как было сказано выше, что штамповкой можно достичь более высокого качества пуль, чем другим способом, но это вовсе не означает, что, если пуля без рисок, то она уже самая лучшая и это верх качества – все зависит от производителя, от культуры производства, изношенности инструмента, на котором она изготовлена и т.д. Сейчас в продаже можно встретить множество штампованных пуль, значительно уступающих по качеству пулям, хорошо изготовленным методом обкатки.
Круглые (шарообразные)

Сразу определим что круглые свинцовые пули это не шарики ВВ для гладкоствольного пневматического оружия. Для круглых свинцовых пуль применяется метод обкатки, но несколько другой чем для пуль диаболо. Обкатка нарубленной заготовки происходит между двумя вращающимися дисками со спиральными канавками определенной формы, причем в несколько этапов:
предварительная обкатка (канавки имеют насечку), здесь “бесформенной” заготовке придается округлая форма,
основная обкатка
окончательная (канавки гладкие)

После этого пули проходят ряд сит. Чем больше сит, тем точнее выдержан диаметр пули и меньше отклонение от шарообразности. Для пуль крупного калибра еще дополнительно может идти прокатка по сетке для насечки рельефа, который позволяет пуле лучше идти по нарезам.
