7.5×23 R Nagant Revolver

M1895 Nagant Revolver

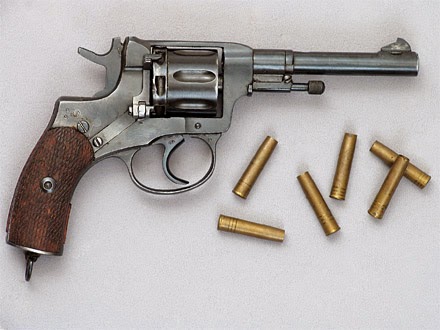

Russian-made Nagant revolver (circa 1925)

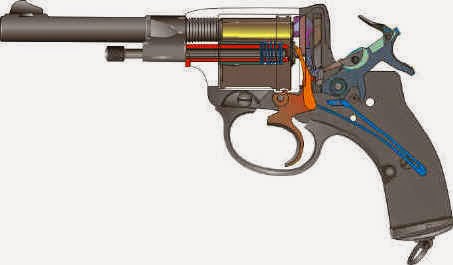

Cut-out view of the M1895 Nagant revolver

Characteristics:

Type: Double Action
Chamber: 7.62mm Nagant
Weight unloaded: 750 g
Length: 230 mm
Barrel length: 114 mm
Capacity: 7 rounds

The M1895 Nagant revolver was designed in Belgium by the Nagant brothers (Emile and Leon) in the late 1880’s – early 1890’s, and was adopted by numerous countries. These included Sweden and Poland. Most of its manufacture and usage though, was undoubtably Russian (and later by the Soviet Union).

The Russian government adopted the Nagant revolver in 1895, and local production began in 1898 (the first shipments were from Belgium). It was the standard Russian sidearm until 1930, when the M1895 Nagant was declared obsolete. it was however widely used and also produced during World War 2, and manufacture was only finally ceased circa 1950.

Later, some sporting revolvers, both in 7.62mm and in .22LR were developed on the Nagant platform. Interestingly enough, the M1895 revolvers can still be seen carried by some security personnel in Russia, especially by Railroad Security and by some armed guards. Usually, those revolvers are 2 to 4 times older than the men who carry these guns..

From a technical point of view, Nagant revolvers were almost outdated at the moment of their adoptation in 1895, since the newest revolvers like S&W with Hand Ejectors or Colts with side-opening cylinders were much faster to reload.

Sealed gas cylinder..

On the other hand, the M1895 had some unusual and interesting features, one of which was a sealed gas cylinder, which made the Nagant a rare example of a revolver suitable for mounting a silencer (suppressor). Such practice was known by the NKVD and some Red Army special forces (recon and scouts during WW2). A special suppressor, called a “Bramit device” was designed by the Mitin brothers and could be mounted on the barrel.

Technical Description:

The M1895 Nagant is a solid frame, seven shot revolver with non-removable cylinder. The loading and unloading was completed via the loading gate at the right side of the frame, each cartridge one by one.

Spent cases were ejected by the ejector rod, which, when not in use, was concealed within the cylinder axis. It would be swung to the side on the ejector rod link when it was to be used. The original guns were double action, but the Tsarist government ordered that some M1895’s should be retrofitted with single action triggers and issued to enlisted men, while DA guns should be issued only to officers and police. In the Red (Soviet) Army only double action Nagants were issued.

The sealed gas cylinder as mentioned above, was intended to trap all of the powder gases to propel the bullet (in most revolvers some gases escape out of the gap between the cylinder face and barrel breech). To achieve this, the cylinder moves ahead a bit when the hammer is cocked, enclosing the barrel breech area with a recess in the front of each chamber. The 7.62x38mmR cartridge, unique to that design, had a long case with a tapered mouth – the bullet was totally enclosed within the case.

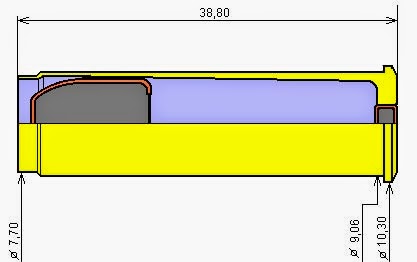

7.62x38mmR Nagant cartridge

When the cylinder moves forward, the cartridge case mouth entered the barrel breech and was used as an additional seal. This was a complicated mechanism, mostly useful when the guns were used with a sound suppressor.

While being somewhat complicated and relatively slow to reload, with ammunition of marginal power, Nagants were otherwise good guns, reliable, acurate and quite popular among the troops.

Револьвер Nagant M 1887

В 1878 году на вооружение Бельгии был принят 9.4-мм револьвер Nagant M 1878, разработанный на семейном предприятии братьев Наган «Fabrique d’Armes Emile et Leon Nagant» (Оружейный завод Эмиля и Леона Наган) – старшим братом Эмилем Наганом.

В 1886 году младший брат – Леон Наган создает улучшенную модель револьвера образца 1878 года, который приняли на вооружение офицерского корпуса бельгийской армии, ряда военизированных формирований и служб под названием Nagant M 1878/1886 (также известный как Nagant M 1886).

Тогда же, учитывая тенденции развития огнестрельного оружия, развивавшиеся по пути уменьшения калибра, братья Наган, правильно просчитав конъюнктурный спрос на европейском рынке, разработали револьвер модели 1886 года под швейцарский револьверный патрон калибра 7.5 мм, заинтересовав тем самым потенциальных покупателей.

В 1887 году Швеция объявляет конкурс на новое короткоствольное оружие для вооружения своей армии, в котором принял участие и револьвер братьев Наган. В результате конкурсных испытаний новая модель револьвера Нагана одержала убедительную победу над конкурентами из Швейцарии, Бельгии и Австрии, после чего была принята на вооружение Швеции с названием «7.5 mm revolver Nagant M 1887» (также ставшая известна как Nagant M 1887 Swedish).

Револьвер Nagant M 1887 представлял собой модификацию бельгийского образца 1886 года и каких-либо особых конструктивных особенностей не имел. Основным отличием шведского образца, являлось использование 7,5-мм револьверного патрона с бездымным порохом, а характерным внешним отличием являлось измененная форма мушки и головки штока-выбрасывателя гильз из барабана, а также зауженная передняя часть рамки.

Револьвер Nagant M 1887 имеет монолитную неразъемную рамку. С левой стороны рамки располагается съемная стальная крышка, повторяющая форму основы рукояти и предназначенная для удобства осмотра и обслуживания механизмов оружия. В рамку оружия ввинчен восьмигранный стальной ствол. Под стволом, на подвижной муфте, расположен шток-выбрасыватель гильз, в боевом положении находящийся в оси барабана. На наружной поверхности барабана находятся овальные долы и небольшие пазы для фиксации поворотов барабана. Спусковой крючок С-образный. Спусковая скоба – подвижная и при необходимости опускается вниз. Щечки рукояти револьвера скреплены между собой винтом. Стальной выпуклый затыльник рукояти овальный, с подвижно укрепленным кольцом для страховочного шнура.

Прицельные приспособления открытого типа состоят из прямоугольной мушки у дульного среза и целика в виде длинного прицельного паза на верхней плоскости рамки, заканчивающимся вырезным прицелом.

Ударно-спусковой механизм куркового типа с открытым курком, двойного действия.

Питание оружия осуществляется из цилиндрического барабана с шестью каморами. Барабан снаряжается через откидывающуюся вправо-вниз дверцу, расположенную с правой стороны оружия. Удаление стреляных гильз из барабана осуществляется поочередно с помощью штока-выбрасывателя из оси барабана, повернутого вокруг ствола вместе с его муфтой, и при открытой дверце.

В 1890-х годах револьвер этой же системы был принят на вооружение армии Сербии, который по отдельным данным, якобы имел обозначение Nagant M 1891 Serbian, а по другим – Nagant M 1893. При этом его конструкция и внешний вид были аналогичны шведской модели Nagant M 1887. По внешним признакам можно было отличить сербский револьвер от шведского только по клеймению и надписи «Воjно државни» с левой стороны рамки, а также слегка измененному виду механизма дверцы, закрывающей барабан с правой стороны.

Энциклопедия вооружения

Каталог вооружения

7.5×23 R Nagant Revolver

Nagant Mle.1893 Norwegian

Револьвер Nagant M1893 Norwegian

В 1887 году армия Швеции принимает на вооружение револьвер Nagant M1887 Swedish и заказывает его производство бельгийскому предприятию братьев Наган «Fabrique d’Armes Emile et Leon Nagant» (Оружейный завод Эмиля и Леона Наган), где он и был создан. Этот револьвер представлял собой модификацию бельгийского образца Nagant M1886 калибра 9.4 мм и каких-либо особых конструктивных особенностей не имел. Основным отличием шведского образца, являлось использование 7.5-мм револьверного патрона с бездымным порохом, а характерным внешним отличием являлось измененная форма мушки и головки штока-выбрасывателя гильз из барабана, а также зауженная передняя часть рамки.

В те времена в Королевство Швеции входила и Норвегия, поэтому вместе со шведскими военными специалистами на это достаточно простое и дешевое и в то же время мощное личное оружие обратили внимание норвежские специалисты-оружейники. Уже вскоре несколько видоизмененный 7.5-мм револьвер Наган принимается на вооружение в Норвегии под обозначением Nagant M1893 (Nagant M1893 Norwegian).

• Подробнее
• 13465 просмотров

Nagant Mle.1887 Swedish

Револьвер Nagant M1887 Swedish

Тактико-технические характеристики Nagant M1887:
Калибр, мм – 7.5×23 R Nagant Revolver (7.5 Nagant)
Длина, мм – 235
Длина ствола, мм – 114
Вес без патронов, гр – 770
Барабан, кол. патронов – 6

В 1878 году на вооружение Бельгии был принят 9.4-мм (9.2×22 R Nagant Belga / 9 mm Nagant) револьвер Nagant M1878, разработанный на семейном предприятии братьев Наган «Fabrique d’Armes Emile et Leon Nagant» (Оружейный завод Эмиля и Леона Наган).

В 1886 году младший брат – Леон Наган создает улучшенную модель револьвера образца 1878 года, который приняли на вооружение офицерского корпуса бельгийской армии, ряда военизированных формирований и служб под названием Nagant M1878/1886 (также известный как Nagant M1886).

Тогда же, учитывая тенденции развития огнестрельного оружия, развивавшиеся по пути уменьшения калибра, братья Наган, правильно просчитав конъюнктурный спрос на европейском рынке, разработали револьвер модели 1886 года под швейцарский револьверный патрон калибра 7.5 мм (7.5×23 R Nagant Revolver / 7.5 Nagant), заинтересовав тем самым потенциальных покупателей.

В 1887 году Швеция объявляет конкурс на новое короткоствольное оружие для вооружения своей армии, в котором принял участие и револьвер братьев Наган. В результате конкурсных испытаний новая модель револьвера Нагана одержала убедительную победу над конкурентами из Швейцарии, Бельгии и Австрии, после чего была принята на вооружение Швеции с названием «7.5 mm revolver Nagant M1887» (также ставшая известна как Nagant M1887 Swedish).

Мужской взгляд

на женщин, мужские игрушки, деньги. и просто жизнь

воскресенье, января 18

Патрон 7,62×38 R Nagant обр. 1895 г. Какими патронами стреляют из легендарного револьвера Наган?

Револьвер системы Наган оружие легендарное. Но как-то в тени самого револьвера остался патрон, не менее интересный, чем сам легендарный револьвер.

Напомню историю появления револьвера Наган на вооружении не только российской армии, но и пограничников, полицейских и всяких прочих граждан, (что удивительно для страны, где сегодня короткоствол не разрешен в продаже), рабочих, крестьян и прочих мещан. Да, вот так просто приходил народ в магазин и покупал себе Наган, так как считал, что «тяжело в деревне без Нагана». Остапа понесло… Извините…

Итак. 1892 г. Бельгийский оружейник Леон Наган представил в Оружейный Отдел и Артиллерийский Комитет Российской империи семизарядный револьвер и патроны собственной разработки для конкурса по замене в армейского 4.2 линейного револьвера «Smith & Wesson No. 3 «Russian Model». Было это время, когда все армии мира переходили на бездымный порох, магазинные винтовки и… автоматические пистолеты. Но Россия не весь мир. У нас своё особое видение. И что интересно, оно обычно не подводит.

Первые патроны калибра 7,62-мм имели латунную гильзу с закраиной (рантом) и свинцовой пулей весом 6,7 грамм в мельхиоровой оболочке. Патроны снаряжались дымным охотничьим порохом. Капсюль системы Бердана, винтовочный.

Для испытаний в 1895 г. Первую партию испытательных патронов снарядили экспериментальным бездымным порохом Охтенского порохового завода. Однако, порох этот был признан не соответствующим предъявляемым к нему требованиям и все испытания проходили с патронами, снаряженными дымным порохом. Пуля (впоследствии обозначенная «тип Р») была модернизирована, вершина сделана плоской, что позволило завальцовывать верхнюю часть патрона. Плоская вершина пули увеличивала останавливающее действие. Всё. За более чем столетнюю историю патрон этот претерпел очень мало изменений, разве что дымный порох со временем заменили бездымным.

Самая замечательная особенность револьвера Наган, запирать при выстреле газы, не давая им прорываться в щель между барабаном и стволом. При выстреле барабан плотно прижимался к стволу, а вылетающая пуля «разворачивала» верхнюю часть гильзы, запирая газы непосредственно в стволе.

Больше оружия с такой интересной системой запирания газов в стволе я лично не знаю.

ТТХ патрона 7,62×38 R Nagant, неослабленный с пулей типа «Р».

Диаметр пули: 7,82 мм
Длина патрона: 38,66 мм
Масса пули: от 6,7 до 7 г.
Масса патрона: 11,5 г.
Начальная скорость: 265-285 м/с.
Прицельная дальность стрельбы 50 м.

Если сравнивать с современными супемонстрами, патрон этот даже не средний, а откровенно слабый. Однако, в конце 19-го века патрон этот показал себя на испытаниях с самой лучшей стороны.

«Испытания… Главное требование – пробить 4-дюймовые сосновые доски с расстояния 25 м. При стрельбе из 10 сложенных сосновых досок толщиной 1 дюйм каждая (на дальности 25 м) пуля из револьвера братьев Наган пробила 5.» Информация отсюда. Кроме того, револьвер обладал удивительно точным боем, подготовленный стрелок легко попадал в гильзы от патронов к винтовке Мосина на расстоянии примерно 20 метров.

Производство патронов было начато в Туле. Во время второй мировой, когда немцы подходили к Туле, завод и персонал эвакуировали в г. Юрюзань.

Итак, сам патрон. Точнее патроны, потому что за 110 лет на службе государевой (в Белоруссии сняли Наган с вооружения в 2005 г.) одного патрона для решения множества задач было явно мало.

1. Боевой патрон с латунной гильзой и пулей типа «Р». Самый распространённый патрон к револьверу Наган. Выпускался в Российской империи и СССР до 1950 г, в мире выпускается до сих пор.

2. Боевой патрон с суррогатной пулей. Производство начато в начале 30-х годов. Пуля в этом патроне имела стальной сердечник для «большей пробивательной способности». Гильза биметалл, сплав намного крепче латуни. Патрон явно неудачный, поскольку жёсткая гильза не до конца запирала канал ствола и портила пульный вход ствола. От этого патрона быстро отказались.

3. Патроны для бесшумной стрельбы. В отличие от других револьверов, при выстреле из Нагана все газы уходили в ствол, не прорываясь в щель между барабаном и стволом. Используя эту особенность братья Митины разработали для револьвера Наган довольно эффективный глушитель. И патроны, соответственно. «Испытания показали, что при стрельбе штатными револьверными патронами с пулей с тупой вершинкой, кучность стрельбы сильно падает из-за соударения пули с резиновыми обтюраторами. Для решения этой проблемы был разработан специальный патрон с остроконечной пулей со свинцовым сердечником. Пуля патрона Наган-Брамит также обладала слабым пробивным действием – две дюймовые сосновые доски с промежутком 75 мм на 20 метрах.» Однако, несмотря на слабое пробивное действие Наган с глушителем использовала как советская армия, так и немецкая разведка и диверсионные группы.

4. Ослабленный патрон для подразделений вневедомственной охраны. «патроны отличались только дополнительной надписью на упаковке «УМЕНЬШЕННЫЙ ЗАРЯД». Патроны упаковывались в бумажные пачки по 10 штук, а позднее в картонные коробки по 14 штук. Патроны имели условное обозначении «7,62 Р гл».

5. Спортивный патрон с ослабленным зарядом и чисто свинцовой цилиндрической пулей с конусной выемкой в донышке.

6. В конце 80-х годов 20-го века патроны начали снаряжать пулей со стальным сердечником от пистолетного патрона калибра 7,62-мм ТТ образца 1930 года.

7. Холостой патрон без пули.

8. Учебный патрон без пороха, капсюль охолощён. Гильза имеет химическое чернение или механические накатки (продольные бороздки).

9. Экспериментальный патрон для пистолет-пулемёта Токарева, который (пистолет-пулемёт) разрабатывался именно под патрон для револьвера Наган.

В СССР прекратили выпускать патроны к револьверу Наган в 1989 г.

Патроны 7,62x38R Nagant производят в наше время в Италии, Сербии и Чехии. Цена от 0,5 до 2,5 евро.

Кроме того, револьвер системы Наган может безболезненно стрелять патронами.32 S&W Long, .32 Colt Long, .32 New Polis и некоторыми другими с таким же диаметром гильзы. Главное, чтобы патрон полностью влезал в барабан.

Для спортивных револьверов с коротким барабаном под патрон 7,62х26 мм могут быть использованы патроны .32 S&W и .32 Colt Short.

А что же в нашей стране? «Для многих выстрел из Нагана — прикосновение к истории.» С оружейного форума. И для меня, кстати, тоже. Но… Иметь Наган в личной собственности в современной России низзя, мы же «друг друга перестреляем». В местном стрелковом клубе этого замечательного оружия просто нет. Глок есть, Зиг-Зауэр есть… А Нагана нет. А жаль. И, я думаю, не только мне…
